NVIDIA MFP7E10-N020 20m MPO APC मल्टीमोड फाइबर केबल InfiniBand & Ethernet

NVIDIA MFP7E10-Nxxx श्रृंखला में MPO-12/APC कनेक्टर वाले पैसिव ऑप्टिकल मल्टीमोड केबल शामिल हैं, जो 12-फाइबर ऐरे में से 8 एक्टिव फाइबर का लाभ उठाते हैं। MFP7E10-N020 एक मानक 20-मीटर लंबाई प्रदान करता है, जो कई पंक्तियों में फैले इंटर-रैक कनेक्शन या मध्यम दूरी पर स्विच को सर्वर से जोड़ने के लिए आदर्श है। विशेष रूप से NVIDIA के हाई-स्पीड नेटवर्किंग इकोसिस्टम के लिए डिज़ाइन किया गया, यह 800Gb/s ट्विन-पोर्ट OSFP ट्रांसीवर के साथ-साथ 400Gb/s सिंगल-पोर्ट OSFP और QSFP112 मॉड्यूल का समर्थन करता है। 8-डिग्री पॉलिश के साथ एंगल्ड पॉलिशड कनेक्टर (APC) बैक रिफ्लेक्शन को नाटकीय रूप से कम करता है, जो 50G, 100G प्रति लेन आर्किटेक्चर में उपयोग किए जाने वाले PAM4 मॉड्यूलेशन के लिए सिग्नल अखंडता सुनिश्चित करता है।

यह टाइप-बी क्रॉसओवर फाइबर मैपिंग (पिन 1 से पिन 12) अतिरिक्त पोलरिटी प्रबंधन के बिना ट्रांसीवर के बीच सीधे अटैचमेंट को सक्षम बनाता है, जिससे परिनियोजन सरल हो जाता है। हर केबल को Telcordia GR-1435 और IEC 61754-7 विनिर्देशों को पूरा करने के लिए फ़ैक्टरी-परीक्षण किया जाता है, जो आउट-ऑफ-द-बॉक्स विश्वसनीयता की गारंटी देता है।

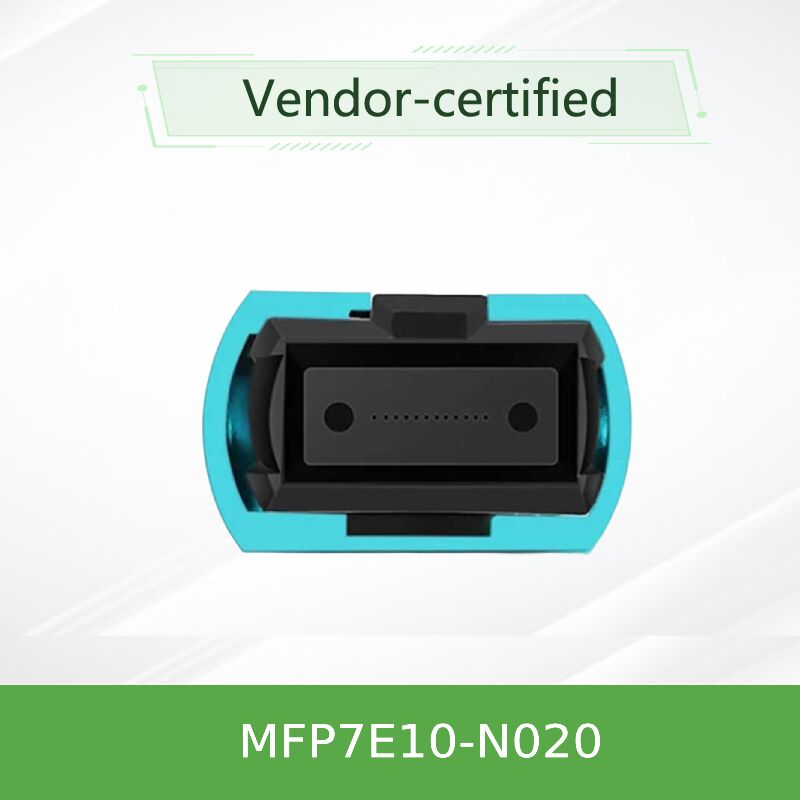

• संरेखण छिद्रों के साथ MPO-12/APC फीमेल कनेक्टर — ट्रांसीवर संरेखण पिन के साथ संगत
• 8 एक्टिव मल्टीमोड फाइबर (50/125 µm) 4 अप्रयुक्त फाइबर के साथ स्ट्रेंथ मेंबर के रूप में
• क्रॉसओवर टाइप-बी पोलरिटी: पैच कॉर्ड रिवर्सल की आवश्यकता को समाप्त करता है
• लचीला गोल LSZH (लो स्मोक जीरो हैलोजन) / OFNR जैकेट — मल्टीमोड पहचान के लिए एक्वा रंग
• इन्फिनीबैंड NDR, ईथरनेट 400GbE/800GbE और NVLink प्रोटोकॉल का समर्थन करता है
• त्वरित रिलीज और सुरक्षित मिलान के लिए पुश-पुल लैचिंग तंत्र
• ऑपरेटिंग तापमान: 0°C से 70°C; भंडारण: -40°C से 85°C
• हाई-स्पीड PAM4 सिग्नल के लिए अनुकूलित लो इंसर्शन लॉस प्रोफाइल

MPO-12/APC कनेक्टर एंड फेस में 8-डिग्री एंगल्ड पॉलिश की सुविधा है, जो ऑप्टिकल बैक रिफ्लेक्शन को कम करता है जो हाई-स्पीड लिंक में ट्रांसमीटर अस्थिरता और बिट त्रुटियों का कारण बन सकता है। अल्ट्रा फिजिकल कॉन्टैक्ट (UPC) कनेक्टर के विपरीत, जो आमतौर पर लोअर-स्पीड अनुप्रयोगों में उपयोग किए जाते हैं, APC रिटर्न लॉस ≥35 dB सुनिश्चित करता है, जो 100G PAM4 और उससे आगे के लिए महत्वपूर्ण है। केबल की टाइप-बी (क्रॉसओवर) टोपोलॉजी एक छोर पर ट्रांसमिट लेन को विपरीत ट्रांसीवर पर रिसीव लेन से मैप करती है — लेन 1 (ट्रांसमिट) लेन 12 (रिसीव) से जुड़ती है, लेन 2 से लेन 11, आदि। यह बाहरी एडेप्टर के बिना सीधे इंटरकनेक्ट के लिए IEC 61754-7 द्वारा अनुशंसित मानक MPO पिनआउट से मेल खाता है।

• स्विच-टू-स्विच लिंक: एग्रीगेटेड थ्रूपुट के लिए दो MPO-12/APC पोर्ट का उपयोग करके ट्विन-पोर्ट OSFP स्विच (800G) कनेक्ट करें।
• स्विच-टू-एडाप्टर: OSFP या QSFP112 ट्रांसीवर के माध्यम से NVIDIA ConnectX-7 नेटवर्क एडेप्टर या BlueField-3 DPUs कनेक्ट करें।
• डेटा सेंटरों में स्पाइन-लीफ आर्किटेक्चर जिन्हें 50-मीटर मल्टीमोड रीच (4 कनेक्टर जंक्शन तक) की आवश्यकता होती है।
• NVLink फैब्रिक एक्सटेंशन के साथ हाई-परफॉरमेंस कंप्यूटिंग (HPC) और स्टोरेज डिसएग्रीगेशन।
• इंटर-रो लिंक जहां 15-मीटर लंबाई अपर्याप्त है और 20-मीटर इष्टतम केबल प्रबंधन प्रदान करता है।

NVIDIA ट्रांसीवर और नेटवर्किंग हार्डवेयर के साथ निर्बाध इंटरऑपरेबिलिटी के लिए डिज़ाइन और मान्य। के साथ संगत:

नोट: केबल सख्ती से MPO-12/APC कनेक्टर के साथ संगत है। MPO-12/UPC (ब्लू शेल) कनेक्टर के साथ मेट न करें क्योंकि पॉलिश मिसमैच भौतिक क्षति और सिग्नल क्षरण का कारण बन सकता है।

NVIDIA विभिन्न रैक घनत्व और कैंपस इंटरकनेक्ट्स के अनुरूप कई लंबाई प्रदान करता है। MFP7E10-N020 मध्यम से लंबी इंटर-रैक स्पैन के लिए अनुशंसित विकल्प है:

सभी केबल समान यांत्रिक और ऑप्टिकल विनिर्देश साझा करते हैं सिवाय लंबाई सहनशीलता के (लंबाई ≥5 मीटर के लिए, सहनशीलता +2% x L / -0 है)।

• एंड-टू-एंड सत्यापन: प्रत्येक केबल को NVIDIA ट्रांसीवर के साथ जोड़ा जाता है ताकि इंटरऑपरेबिलिटी और लिंक मार्जिन की गारंटी दी जा सके।
• कम कुल स्वामित्व लागत: पैसिव डिज़ाइन बिजली की खपत को समाप्त करता है, जिससे डेटा सेंटरों में कूलिंग ओवरहेड कम होता है।
• स्थायित्व और सुरक्षा: LSZH जैकेट आग लगने की स्थिति में जहरीले धुएं को कम करता है; राइजर इंस्टॉलेशन के लिए OFNR रेटेड।
• प्रेसिजन निर्माण: फ़ैक्टरी-पॉलिशड APC कनेक्टर लगातार ज्यामिति के साथ दोहराने योग्य कम हानि सुनिश्चित करते हैं।
• वारंटी और समर्थन: प्रत्यक्ष NVIDIA संगतता समस्या निवारण जटिलता को कम करती है।

• ऑप्टिकल एंड फेस के संदूषण को रोकने के लिए इंस्टॉलेशन के क्षण तक डस्ट कैप न हटाएं।
• न्यूनतम बेंड रेडियस 30 मिमी से अधिक न करें; तंग मोड़ माइक्रो-बेंडिंग लॉस और स्थायी फाइबर क्षति का कारण बन सकते हैं।
• हालांकि केबल गैर-प्रवाहकीय और ईएसडी असंवेदनशील है, यह ईएसडी-संवेदनशील ट्रांसीवर के साथ मेट करता है — हैंडलिंग के दौरान मानक ईएसडी सावधानियों का पालन करें।
• कभी भी MPO-12/APC (हरा शेल) को MPO-12/UPC (नीला शेल) कनेक्टर के साथ न मिलाएं; मिसमैच्ड पॉलिश सही ढंग से नहीं बैठेंगे और संरेखण पिन को नुकसान पहुंचा सकते हैं।
• फेरूल सफाई के लिए केवल आइसोप्रोपिल अल्कोहल और लिंट-फ्री वाइप्स या समर्पित MPO क्लीनर का उपयोग करें।

हांगकांग स्टारसर्ज ग्रुप कं, लिमिटेड नेटवर्क हार्डवेयर, आईटी सेवाओं और सिस्टम इंटीग्रेशन समाधानों का एक प्रौद्योगिकी-संचालित प्रदाता है। 2008 में स्थापित, कंपनी दुनिया भर के ग्राहकों को नेटवर्क स्विच, एनआईसी, वायरलेस एक्सेस पॉइंट, कंट्रोलर, केबल और संबंधित नेटवर्किंग उपकरण सहित उत्पादों के साथ सेवा प्रदान करती है। एक अनुभवी बिक्री और तकनीकी टीम द्वारा समर्थित, स्टारसर्ज सरकार, स्वास्थ्य सेवा, विनिर्माण, शिक्षा, वित्त और उद्यम जैसे उद्योगों का समर्थन करता है। कंपनी IoT समाधान, नेटवर्क प्रबंधन प्रणाली, कस्टम सॉफ्टवेयर विकास, बहुभाषी समर्थन और वैश्विक वितरण भी प्रदान करती है। ग्राहक-प्रथम दृष्टिकोण के साथ, स्टारसर्ज विश्वसनीय गुणवत्ता, उत्तरदायी सेवा और अनुरूप समाधानों पर ध्यान केंद्रित करता है जो ग्राहकों को कुशल, स्केलेबल और भरोसेमंद नेटवर्क इन्फ्रास्ट्रक्चर बनाने में मदद करते हैं।

आधिकारिक NVIDIA पार्टनर: स्टारसर्ज पूर्ण आपूर्ति श्रृंखला पारदर्शिता और तेजी से वितरण के साथ वास्तविक NVIDIA केबल, ट्रांसीवर और नेटवर्किंग घटक प्रदान करता है।

• कनेक्टर प्रकार की पुष्टि करें: दोनों सिरों पर MPO-12/APC (फीमेल) — हरा शेल।
• लिंक दूरी सत्यापित करें: 20 मीटर OM3 रीच (≤30m) के भीतर है और OM4 का उपयोग लंबी वेरिएंट के लिए होने पर पूर्ण 50 मीटर रीच का समर्थन करता है।
• सुनिश्चित करें कि ट्रांसीवर टाइप-बी क्रॉसओवर पोलरिटी के साथ संगत हैं; NVIDIA ऑप्टिक्स को सीधे अटैच के लिए टाइप-बी की आवश्यकता होती है।
• जांचें कि आपके पैच पैनल, यदि उपयोग किए जाते हैं, भी MPO/APC हैं और पोलरिटी मैपिंग बनाए रखते हैं।
• रखरखाव के लिए उपयुक्त MPO क्लीनर और डस्ट कैप स्टॉक करें।

• NVIDIA MMA4Z00-NS— स्विच के लिए ट्विन-पोर्ट OSFP 800G DR8 ट्रांसीवर
• NVIDIA MMA1Z00-NS400— ConnectX-7 एडेप्टर के लिए QSFP112 400G DR4 ट्रांसीवर
• NVIDIA MFP7E20 श्रृंखला— लंबी पहुंच के लिए एक्टिव ऑप्टिकल केबल (AOC)
• MPO-12/APC से MPO-12/APC बल्कहेड एडाप्टर— एक्सटेंशन और पैनल माउंटिंग के लिए

• एप्लीकेशन नोट: NDR इन्फिनीबैंड के लिए ऑप्टिकल केबल और कनेक्टर (NVIDIA सपोर्ट से उपलब्ध)
• IEC 61754-7: फाइबर ऑप्टिक इंटरकनेक्टिंग डिवाइस — MPO कनेक्टर परिवार
• Telcordia GR-1435-CORE: मल्टी-फाइबर ऑप्टिकल कनेक्टर के लिए सामान्य आवश्यकताएं
