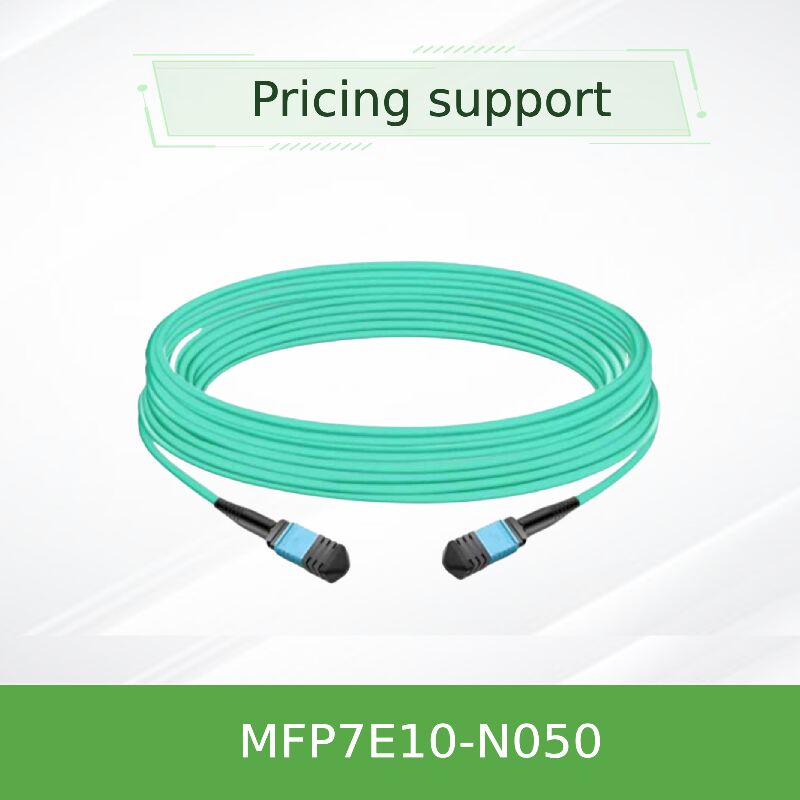

NVIDIA MFP7E10-N050 50 मीटर MPO APC मल्टीमोड फाइबर केबल OM4 एक्सटेंडेड रीच इन्फिनीबैंड और ईथरनेट
उत्पाद विवरण:
| ब्रांड नाम: | Mellanox |
| मॉडल संख्या: | MFP7E10-N050 (980-9I57Y-00N050) |
| दस्तावेज़: | MFP7E10-Nxxx.pdf |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | Negotiate |
| पैकेजिंग विवरण: | बाहरी डिब्बा |
| प्रसव के समय: | इन्वेंट्री के आधार पर |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | परियोजना/बैच द्वारा आपूर्ति |
|
विस्तार जानकारी |
|||
| नमूना: | MFP7E10-N050 | लंबाई: | 50 मी |
|---|---|---|---|
| मॉडल नंबर: | मल्टीमोड OM4 | कनेक्टर्स: | MPO-12/APC (महिला) |
| निविष्ट वस्तु का नुकसान: | ≤ 0.37 डीबी | वापसी हानि: | ≥ 35 डीबी |
| प्रमुखता देना: | MPO APC मल्टीमोड फाइबर केबल,50 मीटर Nvidia केबल,MFP7E10-N050 |
||
उत्पाद विवरण
प्रेसिजन-इंजीनियर्ड 50-मीटर पैसिव मल्टीमोड फाइबर ऑप्टिक केबल जो एक्सटेंडेड रीच अनुप्रयोगों के लिए OM4 फाइबर का उपयोग करता है। इसमें MPO-12/APC फीमेल कनेक्टर, लो-लॉस OM4 ग्लास और मजबूत LSZH जैकेट है। यह डेटा सेंटर स्पाइन-लीफ आर्किटेक्चर में लंबी दूरी पर ट्विन-पोर्ट OSFP 800G, सिंगल-पोर्ट OSFP 400G और QSFP112 ट्रांसीवर के बीच सीधा कनेक्शन सक्षम करता है।
लंबाई: 50 मीटर (टॉलरेंस +2% x L / -0)
फाइबर टाइप: OM4 मल्टीमोड (50/125 µm) – 4 कनेक्टर जंक्शन तक 50 मीटर रीच के लिए ऑप्टिमाइज़्ड
कनेक्टर: MPO-12/APC (एंगल्ड फिजिकल कॉन्टैक्ट) फीमेल से MPO-12/APC फीमेल
NVIDIA MFP7E10-N050 MFP7E10-Nxxx पैसिव ऑप्टिकल मल्टीमोड केबल परिवार का एक्सटेंडेड-रीच सदस्य है। OM4 ग्रेड फाइबर का लाभ उठाते हुए, यह 50-मीटर केबल श्रृंखला द्वारा समर्थित अधिकतम लिंक दूरी प्राप्त करता है, जिससे यह आधुनिक डेटा सेंटरों में स्पाइन-लीफ टोपोलॉजी, क्रॉस-रो इंटरकनेक्ट और एंड-ऑफ-रो से एंड-ऑफ-रो कनेक्टिविटी के लिए आदर्श समाधान बन जाता है। केबल में 12-फाइबर MPO-12/APC कनेक्टर के भीतर 8 एक्टिव फाइबर होते हैं, जिसमें 4 निष्क्रिय फाइबर संरचनात्मक अखंडता बनाए रखने के लिए स्ट्रेंथ मेंबर के रूप में काम करते हैं।
विशेष रूप से NVIDIA के हाई-स्पीड नेटवर्किंग इकोसिस्टम के लिए डिज़ाइन किया गया, यह 800Gb/s ट्विन-पोर्ट OSFP ट्रांसीवर के साथ-साथ 400Gb/s सिंगल-पोर्ट OSFP और QSFP112 मॉड्यूल का समर्थन करता है। 8-डिग्री पॉलिश के साथ एंगल्ड पॉलिशड कनेक्टर (APC) बेहतर रिटर्न लॉस परफॉर्मेंस (≥35 dB) प्रदान करता है, जो PAM4 मॉड्यूलेशन के साथ लंबी दूरी पर सिग्नल इंटीग्रिटी बनाए रखने के लिए आवश्यक है।
यह टाइप-बी क्रॉसओवर फाइबर मैपिंग (पिन 1 से पिन 12) अतिरिक्त पोलरिटी प्रबंधन के बिना ट्रांसीवर के बीच सीधा अटैचमेंट सक्षम करता है। हर केबल को Telcordia GR-1435 और IEC 61754-7 विनिर्देशों को पूरा करने के लिए फैक्ट्री-टेस्ट किया गया है, जो पूरी 50-मीटर रीच में विश्वसनीय प्रदर्शन सुनिश्चित करता है।
- MPO-12/APC फीमेल कनेक्टर अलाइनमेंट होल के साथ – ट्रांसीवर अलाइनमेंट पिन के साथ संगत
- 8 एक्टिव OM4 मल्टीमोड फाइबर (50/125 µm) 4 अप्रयुक्त फाइबर के साथ स्ट्रेंथ मेंबर के रूप में
- क्रॉसओवर टाइप-बी पोलरिटी: पैच कॉर्ड रिवर्सल की आवश्यकता को समाप्त करता है
- फ्लेक्सिबल राउंड LSZH (लो स्मोक जीरो हैलोजन) / OFNR जैकेट – मल्टीमोड पहचान के लिए एक्वा कलर
- InfiniBand NDR, ईथरनेट 400GbE/800GbE और NVLink प्रोटोकॉल का समर्थन करता है
- त्वरित रिलीज और सुरक्षित मेटिंग के लिए पुश-पुल लैचिंग मैकेनिज्म
- ऑपरेटिंग तापमान: 0°C से 70°C; स्टोरेज: -40°C से 85°C
- लो इंसर्शन लॉस प्रोफाइल OM4 के साथ एक्सटेंडेड रीच के लिए ऑप्टिमाइज़्ड
- 50-मीटर रीच स्पेसिफिकेशन में लिंक में दो ऑप्टिकल पैच पैनल और कुल 4 ऑप्टिकल कनेक्टर जंक्शन माने जाते हैं
MFP7E10-N050 OM4 ग्रेड मल्टीमोड फाइबर का उपयोग करता है, जो OM3 की तुलना में उच्च बैंडविड्थ और कम एटेन्यूएशन प्रदान करता है, जिससे 400G/800G स्पीड पर 50-मीटर ट्रांसमिशन विश्वसनीय होता है। OM4 फाइबर में OM3 (≥2000 MHz·km) की तुलना में बेहतर मोडल बैंडविड्थ (850nm पर प्रभावी मोडल बैंडविड्थ ≥4700 MHz·km) है, जो हाई-स्पीड PAM4 अनुप्रयोगों में लंबी रीच की अनुमति देता है।
MPO-12/APC कनेक्टर एंड फेस में 8-डिग्री एंगल्ड पॉलिश होती है, जो ऑप्टिकल बैक रिफ्लेक्शन को कम करती है जो ट्रांसमीटर अस्थिरता और हाई-स्पीड लिंक में बिट एरर का कारण बन सकती है। अल्ट्रा फिजिकल कॉन्टैक्ट (UPC) कनेक्टर के विपरीत, जो आमतौर पर लोअर-स्पीड अनुप्रयोगों में उपयोग किए जाते हैं, APC रिटर्न लॉस ≥35 dB सुनिश्चित करता है, जो एक्सटेंडेड दूरी पर 100G PAM4 और उससे आगे के लिए महत्वपूर्ण है।
केबल की टाइप-बी (क्रॉसओवर) टोपोलॉजी एक छोर पर ट्रांसमिट लेन को विपरीत ट्रांसीवर पर रिसीव लेन से मैप करती है – लेन 1 (ट्रांसमिट) लेन 12 (रिसीव) से जुड़ती है, लेन 2 से लेन 11, आदि। यह IEC 61754-7 द्वारा अनुशंसित मानक MPO पिनआउट से मेल खाता है ताकि बाहरी एडेप्टर के बिना सीधा इंटरकनेक्ट हो सके।
- स्पाइन-लीफ आर्किटेक्चर:लीफ स्विच को कई रो या बड़े डेटा सेंटर हॉल में स्पाइन स्विच से कनेक्ट करें।
- स्विच-टू-स्विच लिंक:एक्सटेंडेड दूरी पर दो MPO-12/APC पोर्ट का उपयोग करके ट्विन-पोर्ट OSFP स्विच (800G) कनेक्ट करें।
- स्विच-टू-एडेप्टर:OSFP या QSFP112 ट्रांसीवर के माध्यम से NVIDIA ConnectX-7 नेटवर्क एडेप्टर या BlueField-3 DPUs को अधिकतम लिंक बजट पर कनेक्ट करें।
- क्रॉस-रो इंटरकनेक्ट:उन वातावरणों के लिए आदर्श जहां 30-मीटर OM3 केबल अपर्याप्त हैं और एक्टिव ऑप्टिकल केबल वांछित नहीं हैं।
- हाई-परफॉर्मेंस कंप्यूटिंग (HPC) क्लस्टर:डिस्ट्रिब्यूटेड कंप्यूट नोड्स के साथ बड़े पैमाने पर AI ट्रेनिंग क्लस्टर में लचीलापन प्रदान करें।
NVIDIA ट्रांसीवर और नेटवर्किंग हार्डवेयर के साथ निर्बाध इंटरऑपरेबिलिटी के लिए डिज़ाइन और मान्य। संगत:
| ट्रांसीवर / डिवाइस | फॉर्म फैक्टर | स्पीड | उपयोग का मामला |
|---|---|---|---|
| MMA4Z00-NS (ट्विन-पोर्ट OSFP DR8) | 2x MPO-12/APC | 800Gb/s (2x400G) | स्विच साइड लॉन्ग रीच |
| MMA4Z00-NS400 (OSFP) | MPO-12/APC | 400Gb/s | एडेप्टर/DPU लॉन्ग रीच |
| MMA1Z00-NS400 (QSFP112) | MPO-12/APC | 400Gb/s | ConnectX-7 / BlueField-3 |
| NVIDIA Quantum-2 / Spectrum-4 स्विच | OSFP पोर्ट | NDR 400G/800G | स्पाइन-लीफ स्विचिंग |
नोट: केबल सख्ती से MPO-12/APC कनेक्टर के साथ संगत है। MPO-12/UPC (ब्लू शेल) कनेक्टर के साथ मेट न करें क्योंकि पॉलिश मिसमैच भौतिक क्षति और सिग्नल डिग्रेडेशन का कारण बन सकता है।
| पैरामीटर | मान |
|---|---|
| उत्पाद संख्या | MFP7E10-N050 |
| केबल लंबाई | 50 मीटर (टॉलरेंस: +2% x L / -0 L≥5m के लिए) |
| फाइबर काउंट (एक्टिव) | 8 फाइबर (12-फाइबर MPO, 4 निष्क्रिय) |
| फाइबर टाइप | OM4 मल्टीमोड (50/125 µm) – एक्सटेंडेड रीच के लिए एन्हांस्ड बैंडविड्थ |
| कनेक्टर टाइप | MPO-12/APC फीमेल, लो-लॉस एंड फेस |
| इंसर्शन लॉस (अधिकतम) | 0.35 dB + 0.0004 x L (L मीटर में) → ≤0.37 dB टिपिकल |
| रिटर्न लॉस (न्यूनतम) | ≥35 dB |
| केबल व्यास | 3.0 ± 0.2 मिमी |
| न्यूनतम बेंड रेडियस | 30 मिमी (डायनामिक/स्टैटिक) |
| जैकेट मटेरियल | LSZH / OFNR, एक्वा कलर |
| ऑपरेटिंग तापमान | 0 से 70 °C |
| स्टोरेज तापमान | -40 से 85 °C |
| सापेक्ष आर्द्रता | 10% से 85% RH नॉन-कंडेंसिंग |
| पोलरिटी स्कीम | टाइप-बी (क्रॉसओवर) प्रति IEC 61754-7 |
| अधिकतम रीच कंडीशन | 50 मीटर 4 ऑप्टिकल कनेक्टर जंक्शन (2 पैच पैनल) तक |
| नियामक अनुपालन | RoHS, CB, cTUVus, CE, FCC क्लास A, VCCI, RCM |
NVIDIA विभिन्न डेटा सेंटर टोपोलॉजी के अनुरूप कई लंबाई प्रदान करता है। MFP7E10-N050 OM4 फाइबर का उपयोग करके अधिकतम मल्टीमोड रीच प्रदान करता है:
| ऑर्डरिंग पार्ट नंबर | लंबाई | फाइबर टाइप | विशिष्ट अनुप्रयोग |
|---|---|---|---|
| MFP7E10-N003 | 3 मीटर | OM3 | इंट्रा-रैक, आसन्न सर्वर |
| MFP7E10-N005 | 5 मीटर | OM3 | टॉप-ऑफ-रैक से मिडिल ऑफ रैक |
| MFP7E10-N010 | 10 मीटर | OM3 | रैक के पार या छोटी रो स्पैन |
| MFP7E10-N015 | 15 मीटर | OM3 | इंटर-रो लिंक, स्टैंडर्ड रैक-टू-रैक |
| MFP7E10-N020 | 20 मीटर | OM3 | एक्सटेंडेड इंटर-रैक, क्रॉस-आइल कनेक्शन |
| MFP7E10-N030 | 30 मीटर | OM3 | एंड-ऑफ-रो डिस्ट्रीब्यूशन, मैक्सिमम OM3 रीच |
| MFP7E10-N050 | 50 मीटर | OM4 | मैक्सिमम रीच, स्पाइन-लीफ, क्रॉस-रो, बड़े डेटा सेंटर स्पैन |
50 मीटर से अधिक दूरी की आवश्यकता वाले परिनियोजन के लिए, NVIDIA एक्टिव ऑप्टिकल केबल (AOC) या सिंगल-मोड समाधान पर विचार करें।
- एंड-टू-एंड वैलिडेशन:प्रत्येक केबल को NVIDIA ट्रांसीवर के साथ जोड़ा जाता है ताकि पूरी 50m रीच में इंटरऑपरेबिलिटी और लिंक मार्जिन की गारंटी दी जा सके।
- कम कुल स्वामित्व लागत:पैसिव डिज़ाइन बिजली की खपत को समाप्त करता है, जिससे डेटा सेंटरों में कूलिंग ओवरहेड कम होता है।
- OM4 एक्सटेंडेड रीच:अधिकतम मल्टीमोड दूरी को सक्षम करता है, कई परिनियोजन में एक्टिव ऑप्टिकल केबल की आवश्यकता को कम करता है।
- टिकाऊपन और सुरक्षा:LSZH जैकेट आग लगने की स्थिति में जहरीले धुएं को कम करता है; राइजर इंस्टॉलेशन के लिए OFNR रेटेड।
- प्रेसिजन मैन्युफैक्चरिंग:फैक्ट्री-पॉलिशड APC कनेक्टर लगातार ज्यामिति के साथ रिपीटेबल लो लॉस सुनिश्चित करते हैं।
- वारंटी और समर्थन:सीधा NVIDIA संगतता समस्या निवारण जटिलता को कम करता है।
- ऑप्टिकल एंड फेस के संदूषण को रोकने के लिए इंस्टॉलेशन के क्षण तक डस्ट कैप न हटाएं।
- न्यूनतम बेंड रेडियस 30 मिमी से अधिक न करें; तंग मोड़ माइक्रो-बेंडिंग लॉस और स्थायी फाइबर क्षति का कारण बन सकते हैं, जो 50m लिंक के लिए विशेष रूप से महत्वपूर्ण है।
- हालांकि केबल गैर-प्रवाहकीय और ESD असंवेदनशील है, यह ESD-संवेदनशील ट्रांसीवर के साथ मेट करता है – हैंडलिंग के दौरान मानक ESD सावधानियों का पालन करें।
- कभी भी MPO-12/APC (ग्रीन शेल) को MPO-12/UPC (ब्लू शेल) कनेक्टर के साथ न मिलाएं; मिसमैच्ड पॉलिश सही ढंग से नहीं बैठेंगे और अलाइनमेंट पिन को नुकसान पहुंचा सकते हैं।
- फेरूल सफाई के लिए केवल आइसोप्रोपिल अल्कोहल और लिंट-फ्री वाइप्स या समर्पित MPO क्लीनर का उपयोग करें।
- अधिकतम 50m दूरी पर परिनियोजन करते समय, सुनिश्चित करें कि सभी पैच पैनल और मध्यवर्ती कनेक्शन समान लो-लॉस विशेषताओं वाले MPO-12/APC कनेक्टर का उपयोग करें।
हांगकांग स्टारसर्ज ग्रुप कं, लिमिटेड एक प्रौद्योगिकी-संचालित नेटवर्क हार्डवेयर, आईटी सेवाओं और सिस्टम इंटीग्रेशन समाधान प्रदाता है। 2008 में स्थापित, कंपनी दुनिया भर के ग्राहकों को नेटवर्क स्विच, NIC, वायरलेस एक्सेस पॉइंट, कंट्रोलर, केबल और संबंधित नेटवर्किंग उपकरण सहित उत्पादों के साथ सेवा प्रदान करती है। एक अनुभवी बिक्री और तकनीकी टीम द्वारा समर्थित, स्टारसर्ज सरकारी, स्वास्थ्य सेवा, विनिर्माण, शिक्षा, वित्त और उद्यम जैसे उद्योगों का समर्थन करता है। कंपनी IoT समाधान, नेटवर्क प्रबंधन प्रणाली, कस्टम सॉफ्टवेयर विकास, बहुभाषी समर्थन और वैश्विक डिलीवरी भी प्रदान करती है। ग्राहक-प्रथम दृष्टिकोण के साथ, स्टारसर्ज विश्वसनीय गुणवत्ता, उत्तरदायी सेवा और अनुरूप समाधानों पर ध्यान केंद्रित करता है जो ग्राहकों को कुशल, स्केलेबल और भरोसेमंद नेटवर्क इंफ्रास्ट्रक्चर बनाने में मदद करते हैं।
आधिकारिक NVIDIA पार्टनर:स्टारसर्ज पूर्ण आपूर्ति श्रृंखला पारदर्शिता और तेज डिलीवरी के साथ वास्तविक NVIDIA केबल, ट्रांसीवर और नेटवर्किंग घटक प्रदान करता है।
| NVIDIA ट्रांसीवर मॉडल | फॉर्म फैक्टर | स्पीड | केबल संगतता |
|---|---|---|---|
| MMA4Z00-NS | ट्विन-पोर्ट OSFP | 800Gb/s (2x400G) | MFP7E10-N050 (डुअल MPO-12/APC) |
| MMA4Z00-NS400 | OSFP | 400Gb/s | MFP7E10-N050 |
| MMA1Z00-NS400 | QSFP112 | 400Gb/s | MFP7E10-N050 |
| NVIDIA Quantum-2 / Spectrum-4 स्विच | OSFP | NDR 400G/800G | लॉन्ग रीच के लिए MFP7E10-N050 |
- कनेक्टर प्रकार की पुष्टि करें: दोनों सिरों पर MPO-12/APC (फीमेल) – ग्रीन शेल।
- लिंक दूरी सत्यापित करें: 50m के लिए OM4 फाइबर की आवश्यकता होती है और 4 ऑप्टिकल कनेक्टर जंक्शन तक माने जाते हैं।
- सुनिश्चित करें कि ट्रांसीवर टाइप-बी क्रॉसओवर पोलरिटी के साथ संगत हैं और OM4 50m रीच का समर्थन करते हैं।
- जांचें कि सभी पैच पैनल और मध्यवर्ती कनेक्शन लो-लॉस विशेषताओं वाले MPO-12/APC कनेक्टर का उपयोग करते हैं।
- रखरखाव के लिए उपयुक्त MPO क्लीनर और डस्ट कैप स्टॉक करें।
- अंतिम परिनियोजन से पहले सभी कनेक्शनों सहित लिंक बजट गणना करें।
- NVIDIA MMA4Z00-NS– स्विच के लिए ट्विन-पोर्ट OSFP 800G DR8 ट्रांसीवर
- NVIDIA MMA1Z00-NS400– ConnectX-7 एडेप्टर के लिए QSFP112 400G DR4 ट्रांसीवर
- NVIDIA MFP7E10-E20 सीरीज– 50m से अधिक रीच के लिए एक्टिव ऑप्टिकल केबल (AOC)
- MPO-12/APC से MPO-12/APC बल्कहेड एडेप्टर– एक्सटेंशन और पैनल माउंटिंग के लिए
- NVIDIA MFP7E10-N030– छोटी रीच अनुप्रयोगों के लिए 30m OM3 वेरिएंट
- एप्लीकेशन नोट: NDR InfiniBand के लिए ऑप्टिकल केबल और कनेक्टर (NVIDIA सपोर्ट से उपलब्ध)
- IEC 61754-7: फाइबर ऑप्टिक इंटरकनेक्टिंग डिवाइस – MPO कनेक्टर फैमिली
- Telcordia GR-1435-CORE: मल्टी-फाइबर ऑप्टिकल कनेक्टर के लिए सामान्य आवश्यकताएं
- NVIDIA ऑप्टिकल इंटरकनेक्ट गाइड 400G/800G परिनियोजन के लिए
