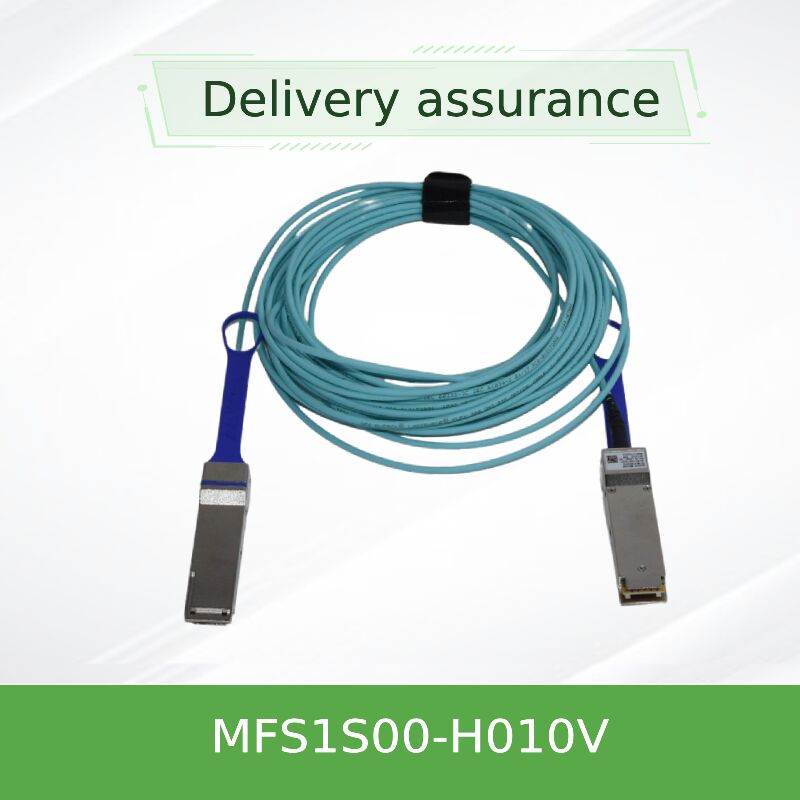

NVIDIA Mellanox MFS1S00-H010V 200Gb/s QSFP56 एक्टिव ऑप्टिकल केबल InfiniBand HDR और 200GbE के लिए 10m MMF AOC

उत्पाद विवरण:

ब्रांड नाम: Mellanox
मॉडल संख्या: MFS1S00-H010V
दस्तावेज़: MFS1S00-HxxxV 200Gbs-QSFP56...ns.pdf

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: Negotiate
पैकेजिंग विवरण: बाहरी डिब्बा
प्रसव के समय: इन्वेंट्री के आधार पर
भुगतान शर्तें: टी/टी
आपूर्ति की क्षमता: परियोजना/बैच द्वारा आपूर्ति
सबसे अच्छी कीमत संपर्क करें

विस्तार जानकारी
उपलब्धता: भंडार गारंटी: 1 वर्ष
स्थिति: नया और मौलिक तकनीकी: अनिद्रा
प्रकार: मेलानॉक्स एओसी केबल केबल लंबाई: 10 मीटर
नमूना: MFS1S00-H010V नाम: MFS1S00-H010V मेलानॉक्स सक्रिय ऑप्टिकल केबल 200Gb/s तक IB HDR QSFP56 10m मेलानॉक्स AOC केबल
कीवर्ड: मेलानॉक्स केबल

उत्पाद विवरण

NVIDIA Mellanox MFS1S00-H010V 200Gb/s QSFP56 एक्टिव ऑप्टिकल केबल – 10 मीटर

उच्च-घनत्व 200G InfiniBand HDR / 200GbE एक्टिव ऑप्टिकल केबल | PAM4 मॉड्यूलेशन | 5.0W पावर (विशिष्ट) | VCSEL तकनीक | LSZH जैकेट

उत्पाद अवलोकन

यह NVIDIA Mellanox MFS1S00-H010V एक उच्च-प्रदर्शन 200Gb/s QSFP56 मल्टी-मोड फाइबर (MMF) एक्टिव ऑप्टिकल केबल है, जो अगली पीढ़ी के डेटा सेंटर और उच्च-प्रदर्शन कंप्यूटिंग क्लस्टर के लिए 10 मीटर विश्वसनीय कनेक्टिविटी प्रदान करता है। InfiniBand HDR (हाई डेटा रेट) और 200 गीगाबिट ईथरनेट वातावरण के लिए डिज़ाइन किया गया, यह AOC 4x50G प्रति लेन 50Gb/s PAM4 मॉड्यूलेशन का उपयोग करके 200Gb/s का कुल बैंडविड्थ प्राप्त करता है। पैसिव DACs की तुलना में, MFS1S00-H010V बेहतर सिग्नल इंटीग्रिटी, टाइट बेंड रेडिआई, कम वजन और बेहतर एयरफ्लो को सक्षम बनाता है, जबकि प्रति एंड केवल 5.0W (रीटाइमिंग सक्षम होने पर) की खपत करता है। VCSEL एरे और एकीकृत रीटाइमिंग सर्किटरी के साथ निर्मित, यह 1E-15 से बेहतर बिट एरर रेट और अनुमानित कम विलंबता प्रदान करता है। SFF-8665 (QSFP56) और SFF-8636 प्रबंधन इंटरफ़ेस के साथ पूरी तरह से अनुपालन, केबल हॉट प्लगेबल और RoHS अनुपालन है।

मुख्य विशेषताएं
200Gb/s तक डेटा दर
4x 50Gb/s PAM4 मॉड्यूलेशन
कम पावर अपव्यय
5.0W विशिष्ट। प्रति एंड (रीटाइमिंग चालू)
प्रति लेन चयन योग्य रीटाइमिंग
TX और RX के लिए 50Gb/s दरों तक
प्रोग्रामेबल सिग्नल कंडीशनिंग
Rx आउटपुट एम्प्लीट्यूड, प्री-एम्फेसिस; Tx इनपुट इक्वलाइज़र
10 मीटर लंबाई
क्रॉस-रैक और इंटर-रो लिंक के लिए आदर्श
मजबूत और अनुपालन
RoHS, SFF-8665 QSFP56, SFF-8636 I²C प्रबंधन
हॉट प्लगेबल QSFP56
मानक पोर्ट, सिंगल 3.3V पावर सप्लाई
डिजिटल डायग्नोस्टिक मॉनिटरिंग (DDM)
वास्तविक समय ऑप्टिकल पावर, तापमान, वोल्टेज मॉनिटरिंग
प्रौद्योगिकी और डिजाइन

MFS1S00-H010V VCSEL-आधारित एक्टिव ऑप्टिक्स का उपयोग करता है जिसमें प्रति एंड चार मल्टी-मोड फाइबर स्ट्रैंड होते हैं, प्रत्येक लेन 50Gb/s PAM4 (53.125 GBd) पर काम करती है ताकि 200Gb/s का कुल बैंडविड्थ प्राप्त किया जा सके। केबल प्रोग्रामेबल इनपुट इक्वलाइज़र और आउटपुट प्री-एम्फेसिस को एकीकृत करता है, जिससे विभिन्न होस्ट सिस्टम के लिए लिंक मार्जिन को अधिकतम करने के लिए फाइन-ट्यूनिंग सक्षम होती है। रीटाइमिंग को प्रति लेन चुनिंदा रूप से सक्षम किया जा सकता है, जिससे उच्च डेटा दरों पर जिटर कम होता है जबकि रीटाइमिंग अक्षम होने पर कम गति (जैसे, 100Gb/s NRZ) के साथ बैकवर्ड कम्पैटिबिलिटी बनी रहती है। LSZH (लो स्मोक जीरो हैलोजन) जैकेट घने डिप्लॉयमेंट में अग्नि सुरक्षा को बढ़ाता है। सभी एक्टिव इलेक्ट्रॉनिक्स QSFP56 कनेक्टर हाउसिंग के अंदर हर्मेटिकली सील होते हैं, जिसके लिए होस्ट पोर्ट से मानक 3.3V के अलावा किसी बाहरी पावर की आवश्यकता नहीं होती है। केबल SFF-8636 रजिस्टरों के माध्यम से रेट सेलेक्ट का समर्थन करता है, जिससे 25.78125 GBd NRZ (EDR) या 26.56250 GBd PAM4 (HDR) ऑपरेशन के लिए कॉन्फ़िगरेशन की अनुमति मिलती है।

विशिष्ट परिनियोजन
  • InfiniBand HDR फैब्रिक (10m क्रॉस-रैक लिंक) का उपयोग करने वाले उच्च प्रदर्शन कंप्यूटिंग (HPC) क्लस्टर
  • 200GbE डेटा सेंटर लीफ-स्पाइन आर्किटेक्चर जो टॉप-ऑफ-रैक स्विच को मिडिल-ऑफ-रो स्विच से जोड़ते हैं
  • स्टोरेज नेटवर्क NVMe-oF के साथ InfiniBand पर उच्च बैंडविड्थ और कम विलंबता की आवश्यकता होती है
  • AI/ML प्रशिक्षण क्लस्टर जो आसन्न रैक में NVIDIA Quantum-2 स्विच का लाभ उठाते हैं
  • 5 मीटर से अधिक, 10 मीटर तक स्विच-टू-सर्वर कनेक्शन
  • उच्च-घनत्व, पावर-कुशल केबलिंग की आवश्यकता वाले हाइपरस्केल डेटा सेंटर परिनियोजन
अनुकूलता

MFS1S00-H010V किसी भी मानक QSFP56 पोर्ट के साथ संगत है जो SFF-8665 के अनुरूप है। यह NVIDIA Mellanox InfiniBand HDR और 200GbE स्विच प्लेटफार्मों के साथ-साथ कई थर्ड-पार्टी 200GbE स्विच में मूल रूप से समर्थित है। सत्यापित संगत प्लेटफार्मों में शामिल हैं:

  • NVIDIA Mellanox Quantum-2 (QSFP56) InfiniBand स्विच
  • NVIDIA Mellanox ConnectX-6 HDR / ConnectX-7 InfiniBand एडेप्टर
  • NVIDIA Mellanox SN3700, SN4600 श्रृंखला 200GbE स्विच
  • उद्योग-मानक 200G QSFP56 स्विच (अनुकूलता भिन्न होती है; कृपया AOC समर्थन की पुष्टि करें)
नोट: इष्टतम प्रदर्शन के लिए, प्रति लेन 50G PAM4 पर रीटाइमिंग सक्षम करें। ऑर्डर करने से पहले अपने विशिष्ट स्विच मॉडल के AOC समर्थन को सत्यापित करें। HDR ऑपरेशन के लिए रेट सेलेक्ट रजिस्टरों को उचित रूप से कॉन्फ़िगर किया जाना चाहिए।
तकनीकी विनिर्देश
पैरामीटर न्यूनतम विशिष्ट अधिकतम इकाई
आपूर्ति वोल्टेज (Vcc) 3.135 3.3 3.465 V
पावर अपव्यय (प्रत्येक एंड, सभी लेन पर रीटाइमिंग चालू) — 5.0 5.0 W
ऑपरेटिंग केस तापमान 0 — 701 °C
भंडारण तापमान -40 — 85 °C
ऑपरेटिंग सापेक्ष आर्द्रता 5 — 85 %
सिग्नलिंग दर (PAM4) -100 पीपीएम 53.125 +100 पीपीएम GBd
सिग्नलिंग दर (NRZ, रेट सेलेक्ट) -100 पीपीएम 25.78125 +100 पीपीएम GBd
समग्र डेटा दर — 200 212.5 Gb/s
बिट एरर रेट (BER) < 1E-15 —
लंबाई (यह मॉडल) 10 मीटर (MFS1S00-H010V) मी
फाइबर प्रकार मल्टी-मोड फाइबर (MMF) 50/125µm —
कनेक्टर प्रकार QSFP56 (SFF-8665 अनुपालन) —
जैकेट सामग्री LSZH (लो स्मोक जीरो हैलोजन) —
न्यूनतम बेंड रेडियस (गतिशील) 30 मिमी मिमी
आपूर्ति शोर सहनशीलता (10Hz-10MHz) 66 mVpp

1DDM के माध्यम से आंतरिक तापमान रीडआउट 75°C तक की अनुमति है। पूर्ण अधिकतम रेटिंग: Vcc -0.3 से 3.6V; डेटा इनपुट वोल्टेज -0.3 से 3.465V; क्षति थ्रेशोल्ड 3.4 dBm।

चयन गाइड – MFS1S00-HxxxV श्रृंखला (200Gb/s QSFP56 MMF AOC)
भाग संख्या विवरण लंबाई
MFS1S00-H001V NVIDIA Mellanox एक्टिव ऑप्टिकल केबल, IB HDR, 200Gb/s तक, QSFP56, LSZH 1मी
MFS1S00-H002V — 2मी
MFS1S00-H003V — 3मी
MFS1S00-H005V — 5मी
MFS1S00-H010V चयनित मॉडल – 10 मीटर AOC 10मी
MFS1S00-H015V — 15मी
MFS1S00-H020V — 20मी
MFS1S00-H030V — 30मी
MFS1S00-H050V — 50मी
MFS1S00-H100V — 100मी

नोट: लंबाई के लिए लंबाई सहनशीलता <5m: +300mm>

पैसिव DAC और वैकल्पिक केबलिंग पर लाभ
  • 200G पर विस्तारित पहुंच: पैसिव DAC आमतौर पर 200G पर 3-5m तक सीमित होते हैं; AOC 10m और उससे आगे मजबूत प्रदर्शन प्रदान करता है।
  • बेहतर केबल प्रबंधन: कॉपर DAC की तुलना में पतला, हल्का और अधिक लचीला; टाइट बेंड रेडिआई (न्यूनतम 30mm) का समर्थन करता है।
  • बेहतर एयरफ्लो: उच्च-घनत्व स्विच चेसिस और केबल प्रबंधन प्रणालियों में कम बाधा।
  • अनुकूलित पावर दक्षता: 200G पर प्रति एंड 5.0W एक्टिव ऑप्टिक्स के लिए अत्यधिक प्रतिस्पर्धी है।
  • एकीकृत सिग्नल कंडीशनिंग: प्रोग्रामेबल EQ और प्री-एम्फेसिस होस्ट PCB भिन्नताओं और कनेक्टर हानियों को दूर करते हैं।
  • EMI प्रतिरक्षा: फाइबर माध्यम विद्युत हस्तक्षेप को समाप्त करता है, संवेदनशील RF वातावरण के लिए आदर्श।
  • डिजिटल डायग्नोस्टिक मॉनिटरिंग (DDM): सक्रिय रखरखाव के लिए ऑप्टिकल पावर, तापमान और वोल्टेज की वास्तविक समय की निगरानी।
सेवा और सहायता – हांगकांग स्टारसर्ज

नेटवर्क हार्डवेयर के एक विश्वसनीय प्रौद्योगिकी-संचालित प्रदाता के रूप में, हांगकांग स्टारसर्ज ग्रुप NVIDIA Mellanox एक्टिव ऑप्टिकल केबल के लिए व्यापक सहायता प्रदान करता है। हमारी सेवाओं में शामिल हैं:

  • प्रतिस्पर्धी लीड टाइम के साथ वैश्विक डिलीवरी (स्टॉक उपलब्धता अनुरोध पर)
  • प्री-सेल्स तकनीकी सत्यापन: आपके स्विच/सर्वर मॉडल के साथ अनुकूलता जांच
  • विशेष परियोजनाओं के लिए कस्टम लंबाई पूछताछ (MOQ के अधीन)
  • 1-वर्ष की सीमित हार्डवेयर वारंटी (मरम्मत या प्रतिस्थापन के लिए निर्माता कवरेज)
  • RMA सहायता और समस्या निवारण सहायता
  • बहुभाषी बिक्री इंजीनियरिंग टीम (अंग्रेजी, चीनी और अन्य)
अक्सर पूछे जाने वाले प्रश्न
Q: MFS1S00-H010V और पिछली पीढ़ी के 100G AOC के बीच क्या अंतर है?
A: MFS1S00-H010V 4x50G PAM4 मॉड्यूलेशन का उपयोग करके 200Gb/s का समर्थन करता है, जबकि 100G AOC 4x25G NRZ का उपयोग करते हैं। यह InfiniBand HDR और 200GbE नेटवर्क के लिए डिज़ाइन किया गया है, जो अगली पीढ़ी के HPC और AI क्लस्टर के लिए दोगुना बैंडविड्थ प्रदान करता है।
Q: क्या यह केबल 100Gb/s (EDR) पोर्ट के साथ बैकवर्ड कम्पैटिबल है?
A: हाँ, रेट सेलेक्ट रजिस्टरों को उचित रूप से सेट करके (25.78125 GBd पर NRZ मोड) और यदि आवश्यक हो तो रीटाइमिंग को अक्षम करके। हालांकि, 200G HDR पर इष्टतम उपयोग है। कृपया मिश्रित-गति वातावरण के लिए होस्ट अनुकूलता सत्यापित करें।
Q: 10 मीटर पर विशिष्ट बिजली की खपत क्या है?
A: बिजली की खपत लंबाई से स्वतंत्र है; प्रत्येक एंड 5.0W विशिष्ट खपत करता है जिसमें रीटाइमिंग सक्षम है, चाहे केबल 1m हो या 100m।
Q: क्या केबल डिजिटल डायग्नोस्टिक मॉनिटरिंग (DDM) का समर्थन करता है?
A: हाँ, DDM प्रति लेन Rx/Tx ऑप्टिकल पावर, बायस करंट, सप्लाई वोल्टेज और केस तापमान की वास्तविक समय की निगरानी प्रदान करता है, जिसमें चेतावनी/अलार्म थ्रेशोल्ड होते हैं।
Q: क्या वारंटी प्रदान की जाती है?
A: NVIDIA Mellanox निर्माण दोषों के लिए भागों की मरम्मत या प्रतिस्थापन को कवर करने वाली 1-वर्ष की सीमित हार्डवेयर वारंटी प्रदान करता है।
Q: क्या मैं इस केबल का उपयोग गैर-मेलानोक्स स्विच के साथ कर सकता हूँ?
A: यह थर्ड-पार्टी QSFP56 स्विच के साथ काम कर सकता है जो 200GbE और रीटाइमिंग के साथ AOC का समर्थन करते हैं। हालांकि, अनुकूलता की गारंटी नहीं है; हम आपके स्विच विक्रेता के साथ सत्यापन और बड़े पैमाने पर परिनियोजन से पहले परीक्षण की सलाह देते हैं।
सावधानियां और हैंडलिंग
  • आंतरिक ऑप्टिक्स को स्थायी क्षति से बचाने के लिए पूर्ण अधिकतम आपूर्ति वोल्टेज (3.6V) से अधिक न करें।
  • फाइबर क्षति को रोकने के लिए 30mm गतिशील बेंड रेडियस से टाइट बेंड से बचें।
  • इंस्टॉलेशन तक कनेक्टर्स पर डस्ट कैप रखें; संदूषण सिग्नल गिरावट और BER वृद्धि का कारण बन सकता है।
  • निर्दिष्ट विश्वसनीयता के लिए केस तापमान रेंज 0-70°C के भीतर संचालित करें।
  • QSFP56 कनेक्टर्स को संभालते समय मानक ESD सावधानियों (ग्राउंडेड रिस्ट स्ट्रैप्स, ESD मैट) का उपयोग करें।
  • कनेक्टर्स द्वारा केबल को न खींचे या तनाव न दें; डिस्कनेक्ट करने के लिए पुल टैब का उपयोग करें।
  • केबल को IEC 60825-1 के अनुसार क्लास 1 लेजर उत्पाद के रूप में वर्गीकृत किया गया है। लेजर एपर्चर के सीधे संपर्क से बचें।
हांगकांग स्टारसर्ज ग्रुप कं, लिमिटेड के बारे में
NVIDIA Mellanox MFS1S00-H010V 200Gb/s QSFP56 एक्टिव ऑप्टिकल केबल InfiniBand HDR और 200GbE के लिए 10m MMF AOC 0

2008 में स्थापित, हांगकांग स्टारसर्ज ग्रुप कं, लिमिटेडनेटवर्क हार्डवेयर, आईटी सेवाओं और सिस्टम इंटीग्रेशन समाधानों का एक प्रौद्योगिकी-संचालित प्रदाता है। दुनिया भर में ग्राहकों की सेवा करते हुए, स्टारसर्ज सरकार, स्वास्थ्य सेवा, विनिर्माण, शिक्षा, वित्त और उद्यम सहित उद्योगों का समर्थन करता है। कंपनी अग्रणी ब्रांडों से नेटवर्क स्विच, NIC, वायरलेस एक्सेस पॉइंट, कंट्रोलर, केबल और एक्टिव ऑप्टिकल केबल प्रदान करती है। ग्राहक-प्रथम दृष्टिकोण के साथ, स्टारसर्ज विश्वसनीय गुणवत्ता, उत्तरदायी सेवा, बहुभाषी समर्थन और वैश्विक डिलीवरी क्षमताओं पर ध्यान केंद्रित करता है। NVIDIA Mellanox नेटवर्किंग समाधानों के लिए एक विश्वसनीय भागीदार के रूप में, स्टारसर्ज ग्राहकों को कुशल, स्केलेबल और भरोसेमंद नेटवर्क इंफ्रास्ट्रक्चर बनाने में मदद करने के लिए आपूर्ति श्रृंखला उत्कृष्टता के साथ तकनीकी विशेषज्ञता को जोड़ता है।

मुख्य तथ्य
  • 200Gb/s (4x50G PAM4)
  • 10 मीटर लंबाई
  • पावर: 5.0W विशिष्ट (प्रति एंड रीटाइम किया गया)
  • VCSEL + MMF तकनीक
  • LSZH जैकेट, RoHS
  • InfiniBand HDR / 200GbE तैयार
  • हॉट प्लगेबल QSFP56
  • DDM समर्थन
अनुकूलता मैट्रिक्स
  • NVIDIA Quantum-2 InfiniBand स्विच
  • ConnectX-6 HDR / ConnectX-7 एडेप्टर
  • SN3700, SN4600 200GbE स्विच
  • थर्ड-पार्टी 200G QSFP56 स्विच (सीमित)
  • एडाप्टर के बिना QSFP28 (100G) पोर्ट के साथ संगत नहीं
खरीदार चेकलिस्ट
  • QSFP56 पोर्ट प्रकार की पुष्टि करें (QSFP28 नहीं)
  • आवश्यक दूरी: 10m या अन्य?
  • ऑपरेटिंग वातावरण तापमान (0-70°C)
  • 200G PAM4 पर AOC / रीटाइमिंग के लिए स्विच समर्थन
  • वारंटी और RMA शर्तें
  • लीड टाइम और वॉल्यूम मूल्य निर्धारण
संबंधित उत्पाद
  • MFS1S00-H005V – 5m AOC
  • MFS1S00-H030V – 30m AOC
  • MCP1600-E श्रृंखला DAC केबल
  • NVIDIA Quantum-2 स्विच सिस्टम
  • ConnectX-6 HDR एडेप्टर कार्ड
संबंधित गाइड
  • "200G InfiniBand HDR केबलिंग सर्वोत्तम प्रथाएं"
  • "PAM4 बनाम NRZ: आपको क्या जानने की आवश्यकता है"
  • "200G परिनियोजन के लिए AOC बनाम DAC"
  • "QSFP56 और HDR को समझना"0-HxxxV उत्पाद विनिर्देश)। महत्वपूर्ण परिनियोजन के लिए ऑर्डर करने से पहले कृपया सभी मापदंडों की पुष्टि करें।
