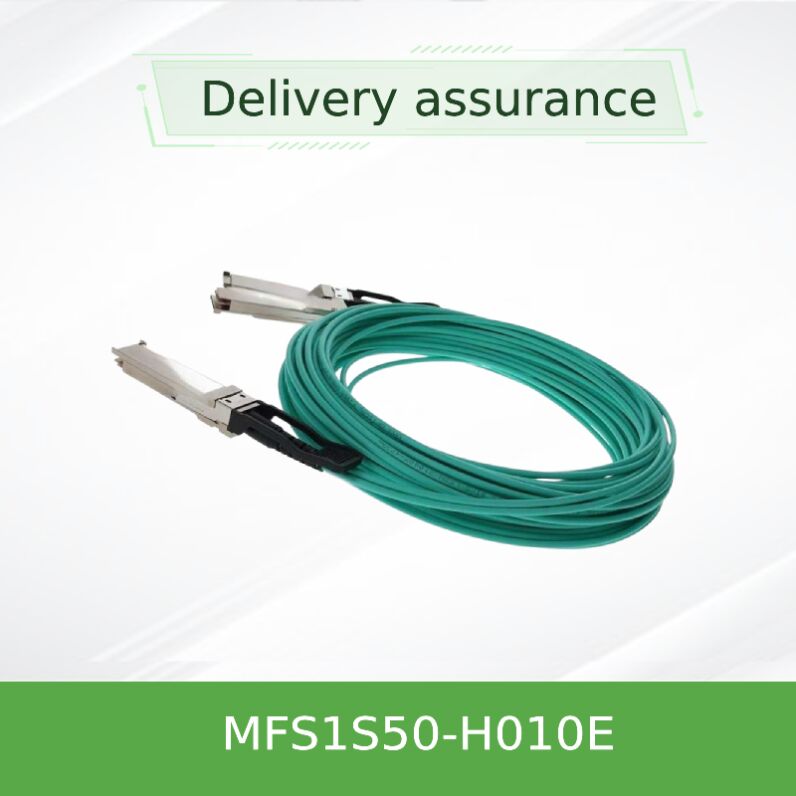

NVIDIA MFS1S50-H010E 200G से 2x100G QSFP56 AOC कम विलंबता स्प्लिटर केबल
उत्पाद विवरण:
| ब्रांड नाम: | Mellanox |
| मॉडल संख्या: | MFS1S50-H010E |
| दस्तावेज़: | MFS1S50-H0xxV.pdf |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | Negotiate |
| पैकेजिंग विवरण: | बाहरी डिब्बा |
| प्रसव के समय: | इन्वेंट्री के आधार पर |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | परियोजना/बैच द्वारा आपूर्ति |
|
विस्तार जानकारी |
|||
| उपलब्धता: | भंडार | गारंटी: | 1 वर्ष |
|---|---|---|---|
| स्थिति: | नया और मौलिक | तकनीकी: | अनिद्रा |
| आधार - सामग्री दर: | 200gb/s तक | कनेक्टर प्रकार: | QSFP56 |
| व्यास: | 3 +/- 0.2 मिमी | न्यूनतम मोड़: | 30 मिमी |
| निकट-अंत आउटपुट आंख की ऊंचाई: | 70MVPP | निकट-अंत ESMW: | 0.265UI |
उत्पाद विवरण
NVIDIA® MFS1S50-H010E एक उच्च-प्रदर्शन वाला एक्टिव ऑप्टिकल स्प्लिटर केबल (AOC) है जो आधुनिक डेटा सेंटरों में 200Gb/s से 2x100Gb/s कनेक्टिविटी को सक्षम बनाता है। लागत-संवेदनशील लेकिन मांग वाले वातावरण के लिए डिज़ाइन किया गया, यह QSFP56 VCSEL-आधारित AOC एक 200Gb/s स्विच पोर्ट और दो अलग-अलग 100Gb/s सर्वर या कंप्यूट नोड्स के बीच एक निर्बाध इंटरफ़ेस प्रदान करता है। SFF-8665 और SFF-8679 मानकों के अनुरूप, MFS1S50 श्रृंखला मजबूत सिग्नल अखंडता, कम विलंबता और बेहतर बिजली दक्षता प्रदान करती है। 10-मीटर की लंबाई (H010E) टॉप-ऑफ-रैक (ToR) से सर्वर कनेक्शन के लिए आदर्श है, जो उच्च बैंडविड्थ बनाए रखते हुए केबलिंग को सरल बनाती है।
प्रत्येक स्प्लिटर केबल में वास्तविक समय उत्पाद निगरानी और स्थिति रिपोर्टिंग के लिए दोनों QSFP56 सिरों पर EEPROM एकीकृत होता है, जो NVIDIA InfiniBand और ईथरनेट स्विच के साथ पूरी तरह से संगत है। कठोर उत्पादन परीक्षण और NVIDIA’s की अनूठी गुणवत्ता डिजाइन के साथ, यह AOC एंटरप्राइज, HPC और AI क्लस्टर डिप्लॉयमेंट में प्लग-एंड-प्ले विश्वसनीयता और विस्तारित जीवनचक्र सुनिश्चित करता है।
200Gb/s स्विच पोर्ट को दो 100Gb/s एंडपॉइंट्स की सेवा करने में सक्षम बनाता है, पोर्ट घनत्व में सुधार करता है और बुनियादी ढांचे की लागत को कम करता है।
VCSEL-आधारित मल्टी-मोड फाइबर आर्किटेक्चर विलंबता-संवेदनशील HPC और AI वर्कलोड के लिए अल्ट्रा-लो विलंबता सुनिश्चित करता है।
वास्तविक समय निगरानी: Tx/Rx ऑप्टिकल पावर, बायस करंट, सप्लाई वोल्टेज, केस तापमान, चेतावनी/अलार्म थ्रेशोल्ड।
ऑपरेटिंग केस तापमान 0°C से 70°C, स्टोरेज -40°C से 85°C, मांग वाले डेटा सेंटर वातावरण के लिए उपयुक्त।
Tx इनपुट इक्वलाइजेशन, Rx आउटपुट एम्प्लीट्यूड, प्री-एम्फेसिस; 100GbE ऑपरेशन के लिए Tx/Rx CDR नियंत्रण।
मानक 2-वायर प्रबंधन इंटरफ़ेस, ModSelL, IntL, ResetL, LPMode पूर्ण होस्ट नियंत्रण के लिए।
MFS1S50-H010E चार मल्टी-मोड फाइबर जोड़े पर वर्टिकल कैविटी सरफेस-एमिटिंग लेजर (VCSEL) एरे और उच्च-संवेदनशीलता PIN फोटोडायोड का उपयोग करता है। 200Gb/s QSFP56 साइड पर, सभी चार लेन 50Gb/s PAM4 (53.125GBd) पर संचालित होती हैं ताकि 200Gb/s कुल बैंडविड्थ प्राप्त की जा सके; ब्रेकआउट सिरे प्रत्येक दो लेन को 100Gb/s (प्रति लेन 50Gb/s PAM4) पर संभालते हैं। यह एक्टिव ऑप्टिकल डिज़ाइन कॉपर सिग्नल क्षरण को समाप्त करता है और 1e-12 से नीचे बिट एरर रेट बनाए रखते हुए 50 मीटर तक की दूरी बढ़ाता है।
केबल में मॉड्यूल चयन, लो-पावर मोड और इंटरप्ट लाइन सहित SFF-8636-अनुरूप नियंत्रण संकेत शामिल हैं। ऑन-चिप डिजिटल डायग्नोस्टिक मॉनिटरिंग (DDM) लिंक स्वास्थ्य में वास्तविक समय अंतर्दृष्टि प्रदान करता है, जिससे नेटवर्क प्रबंधन और समस्या निवारण सरल हो जाता है। इसके अतिरिक्त, ट्रांससीवर दर चयन का समर्थन करता है ताकि जहां आवश्यक हो वहां बैकवर्ड संगतता को समायोजित करने के लिए लचीली लाइन दरें: 10.3125G NRZ, 25.78125G NRZ, और 26.5625G PAM4।
- टॉप-ऑफ-रैक (ToR) स्विच से डुअल सर्वर कनेक्टिविटी 200GbE या InfiniBand HDR फैब्रिक्स में।
- उच्च-प्रदर्शन कंप्यूटिंग (HPC) क्लस्टर जिन्हें कम विलंबता और उच्च-घनत्व केबलिंग की आवश्यकता होती है।
- AI/ML प्रशिक्षण अवसंरचना 200G अपलिंक के साथ GPU सर्वर (जैसे, NVIDIA Quantum या Spectrum स्विच) तक।
- डेटा सेंटर स्पाइन-लीफ आर्किटेक्चर जहां पोर्ट दक्षता और सरलीकृत केबल प्रबंधन महत्वपूर्ण हैं।
- एंटरप्राइज कोर एग्रीगेशन प्रति रैक यूनिट बैंडविड्थ बढ़ाते हुए ट्रांससीवर गणना को कम करता है।
NVIDIA Quantum InfiniBand स्विच (जैसे, QM8700, QM9700 श्रृंखला) और NVIDIA Spectrum ईथरनेट स्विच के लिए इंजीनियर किया गया है। MFS1S50-H010E किसी भी मानक QSFP56 पोर्ट के साथ भी इंटरऑपरेट करता है जो 200GbE या InfiniBand HDR/NDR-संगत लिंक प्रशिक्षण का समर्थन करता है। AOC’s EEPROM अद्वितीय उत्पाद पहचान प्रदान करता है, जिससे यह NVIDIA नेटवर्किंग प्लेटफॉर्म द्वारा पूरी तरह से प्रबंधित होता है। गैर-NVIDIA होस्ट के लिए, केबल QSFP56 MSA (SFF-8665) के अनुरूप है और इलेक्ट्रिकल इंटरफ़ेस SFF-8679 का अनुसरण करता है। ब्रेकआउट समर्थन के लिए हमेशा होस्ट पोर्ट कॉन्फ़िगरेशन की पुष्टि करें।
| प्लेटफ़ॉर्म / उत्पाद परिवार | समर्थित गति | पोर्ट प्रकार |
|---|---|---|
| NVIDIA Quantum HDR InfiniBand स्विच (QM8700, QM8790) | 200G HDR | QSFP56 |
| NVIDIA Spectrum-2/3 ईथरनेट स्विच (SN3700, SN4600) | 200GbE | QSFP56 |
| NVIDIA ConnectX-6 HDR / ConnectX-6 Dx | 100Gb/s प्रति टेल | QSFP56 |
| ब्रेकआउट समर्थन के साथ थर्ड-पार्टी 200GbE स्विच | 200G→2x100G | अनुरूप QSFP56 |
| पैरामीटर | विवरण |
|---|---|
| उत्पाद मॉडल | MFS1S50-H010E |
| फॉर्म फैक्टर | QSFP56 से 2x QSFP56 एक्टिव ऑप्टिकल स्प्लिटर केबल |
| डेटा दर | 200Gb/s (मुख्य एंड) / 100Gb/s प्रति ब्रेकआउट शाखा |
| प्रति लेन सिग्नलिंग दर | 53.125 GBd PAM4 (नाममात्र) |
| केबल की लंबाई | 10 मीटर (सहिष्णुता: +300mm / -0 लंबाई के लिए <50m) |
| फाइबर प्रकार | मल्टी-मोड फाइबर (MMF) 50/125µm, एक्वा जैकेट |
| न्यूनतम बेंड रेडियस | 30 मिमी |
| सप्लाई वोल्टेज (Vcc) | 3.135V – 3.465V (विशिष्ट 3.3V) |
| बिजली की खपत (200G एंड) | विशिष्ट 4.5W, अधिकतम 5.0W |
| बिजली की खपत (100G एंड प्रति शाखा) | विशिष्ट 3.0W, अधिकतम 3.5W |
| ऑपरेटिंग केस तापमान | 0°C से 70°C |
| स्टोरेज तापमान | -40°C से 85°C |
| सापेक्ष आर्द्रता (गैर-संक्षेपण) | 5% से 85% |
| ESD सहनशीलता | विशिष्ट डेटा सेंटर ESD हैंडलिंग के अनुरूप; क्लास I लेजर सुरक्षा |
| डायग्नोस्टिक विशेषताएं | DDM (Tx/Rx पावर, बायस, वोल्टेज, तापमान), LOS/LOL, Tx फॉल्ट, प्रोग्रामेबल इक्वलाइजेशन |
| नियामक अनुपालन | CE, FCC क्लास A, ICES, RCM, VCCI, CB, cTUVus, RoHS (NVIDIA मानकों के अनुसार) |
| ऑर्डरिंग पार्ट नंबर | विवरण | लंबाई |
|---|---|---|
| MFS1S50-H003V | NVIDIA AOC, 200G से 2x100G, QSFP56 से 2xQSFP56 | 3 मीटर |
| MFS1S50-H005V | NVIDIA AOC, 200G से 2x100G, QSFP56 से 2xQSFP56 | 5 मीटर |
| MFS1S50-H010E | NVIDIA AOC, 200G से 2x100G, QSFP56 से 2xQSFP56 | 10 मीटर |
| MFS1S50-H015V | NVIDIA AOC, 200G से 2x100G, QSFP56 से 2xQSFP56 | 15 मीटर |
| MFS1S50-H020V | NVIDIA AOC, 200G से 2x100G, QSFP56 से 2xQSFP56 | 20 मीटर |
| MFS1S50-H030V | NVIDIA AOC, 200G से 2x100G, QSFP56 से 2xQSFP56 | 30 मीटर |
कस्टम लंबाई या थोक आवश्यकताओं के लिए, कृपया हमारी बिक्री टीम से संपर्क करें। "E" प्रत्यय विशिष्ट क्षेत्रीय या फैक्ट्री कोडिंग को दर्शाता है; विद्युत और ऑप्टिकल प्रदर्शन मानक H0xxV श्रृंखला के समान है।
- वास्तविक उत्पाद आश्वासन: 100% प्रामाणिक NVIDIA केबल, पूरी तरह से पता लगाने योग्य और निर्माता गुणवत्ता द्वारा समर्थित।
- तकनीकी विशेषज्ञता: हमारे इंजीनियर प्री-सेल्स संगतता सत्यापन और पोस्ट-सेल्स सहायता प्रदान करते हैं।
- वैश्विक लॉजिस्टिक्स: उचित एंटी-स्टैटिक पैकेजिंग और ESD सुरक्षा के साथ तेज विश्वव्यापी शिपिंग।
- प्रतिस्पर्धी मूल्य निर्धारण और मात्रा छूट: डेटा सेंटर बिल्डआउट और बुनियादी ढांचे के नवीनीकरण परियोजनाओं के लिए आदर्श।
- विस्तारित वारंटी विकल्प: मानक 1-वर्षीय वारंटी अनुरोध पर विस्तारित कवरेज उपलब्ध है।
Hong Kong Starsurge Group एंड-टू-एंड सेवा प्रदान करता है: तकनीकी विनिर्देश परामर्श, इंटरऑपरेबिलिटी परीक्षण सहायता, और RMA समर्थन। हमारी टीम रिमोट डिबगिंग, इंस्टॉलेशन मार्गदर्शन, और फर्मवेयर संगतता सत्यापन के लिए उपलब्ध है। शिपमेंट से पहले प्रत्येक केबल का ऑप्टिकल कनेक्टर की सफाई और उचित लेबलिंग सुनिश्चित करने के लिए निरीक्षण किया जाता है। मिशन-महत्वपूर्ण परियोजनाओं के लिए, हम चुनिंदा क्षेत्रों में ऑन-साइट प्रतिस्थापन सेवाएं प्रदान करते हैं। SLA विकल्पों के लिए अपने खाता प्रबंधक से संपर्क करें।
- पुष्टि करें कि आपके स्विच और NIC पोर्ट ब्रेकआउट मोड (200G → 2x100G) का समर्थन करते हैं।
- अपने रैक लेआउट में आवश्यक केबल लंबाई और बेंड रेडियस बाधाओं को सत्यापित करें।
- सुनिश्चित करें कि 100G सिरों पर दोनों होस्ट सिस्टम में उचित एयरफ्लो और पावर बजट के साथ QSFP56 केज हों।
- जांचें कि क्या आपके वातावरण को अतिरिक्त नियामक प्रमाणपत्रों (जैसे, चीन RoHS) की आवश्यकता है।
- उच्च-उपलब्धता क्लस्टर में समान लिंक समरूपता के लिए अतिरिक्त इकाइयों का ऑर्डर देने पर विचार करें।
- इलेक्ट्रोस्टैटिक डिस्चार्ज (ESD) संवेदनशील: इंस्टॉलेशन के दौरान ग्राउंडेड रिस्ट स्ट्रैप और ESD-सुरक्षित वर्कस्टेशन का उपयोग करें।
- अपरिवर्तनीय क्षति को रोकने के लिए पूर्ण अधिकतम सप्लाई वोल्टेज (3.6V) या डेटा इनपुट वोल्टेज से अधिक न करें।
- ऑप्टिकल प्रदर्शन बनाए रखने और फाइबर टूटने को रोकने के लिए 30 मिमी से कम त्रिज्या पर तंग मोड़ने से बचें।
- हमेशा QSFP मॉड्यूल को पिंजरे में धीरे से डालें; जबरन डालने से कनेक्टर या पिंजरे के लैच को नुकसान हो सकता है।
- केस तापमान रेंज 0–70°C के भीतर संचालित करें; उच्च-घनत्व वाले वातावरण में पर्याप्त एयरफ्लो सुनिश्चित करें।
- विभाजन बूट या जैकेट को कोई भी दृश्य क्षति होने की स्थिति में, सिग्नल अखंडता के मुद्दों से बचने के लिए केबल को बदलें।
