NVIDIA MMA4Z00-NS400 400G OSFP SR4 मल्टीमोड ट्रांसीवर 4-चैनल 100G-PAM4
उत्पाद विवरण:
| ब्रांड नाम: | Mellanox |
| मॉडल संख्या: | MMA4Z00-NS400 |
| दस्तावेज़: | MMA4Z00-NS400.pdf |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | Negotiate |
| पैकेजिंग विवरण: | बाहरी डिब्बा |
| प्रसव के समय: | इन्वेंट्री के आधार पर |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | परियोजना/बैच द्वारा आपूर्ति |
|
विस्तार जानकारी |
|||
| स्थिति: | नया और मौलिक | उपलब्धता: | भंडार |
|---|---|---|---|
| तकनीकी: | इनफिनिबैंड और ईथरनेट | अधिकतम गति: | 800GB/s |
| लंबाई: | 50 मीटर | तापमान की रेंज: | 0°C से +70°C |
| नाम: | Emllanox ऑप्टिकल ट्रांसीवर MMA4Z00-NS400 400GB/S सिंगल-पोर्ट OSFP 400GB/S मल्टीमोड SR4 50M ट्रांसीवर | मुख्य शब्द: | मेलानॉक्स ऑप्टिकल ट्रांसीवर |
| प्रमुखता देना: | NVIDIA 400G OSFP SR4 ट्रांससीवर,मल्टीमोड ऑप्टिकल ट्रांसीवर 4-चैनल,100G-PAM4 OSFP ट्रांसीवर |
||
उत्पाद विवरण

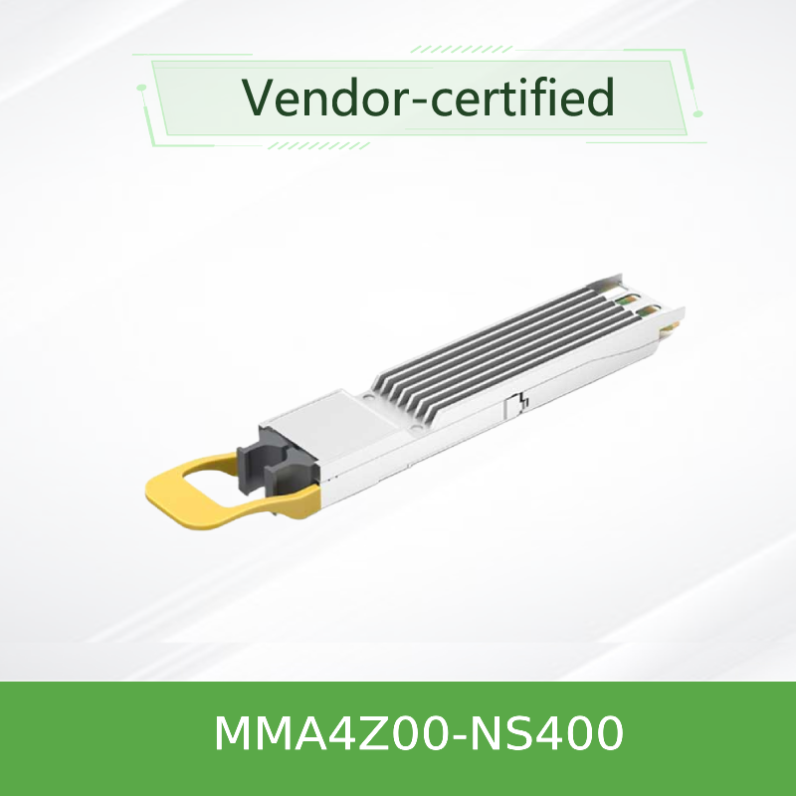

NVIDIA MMA4Z00-NS400 400G OSFP SR4 मल्टीमोड ट्रांससीवर
इनफिनिबैंड एनडीआर और 400जीबीई के लिए 4-चैनल 100जी-पीएएम4 ऑप्टिकल मॉड्यूल
उत्पाद का अवलोकन
NVIDIA MMA4Z00-NS400 एक 400Gb/s एकल-पोर्ट OSFP SR4 मल्टीमोड ट्रांससीवर है जिसे उच्च-प्रदर्शन डेटा केंद्रों के लिए डिज़ाइन किया गया है। इसमें 100G-PAM4 मॉड्यूलेशन, 850nm VCSEL तकनीक,और एक MPO‐12/APC ऑप्टिकल कनेक्टर400G और स्वचालित 200G मोड दोनों के लिए समर्थन के साथ (जब स्प्लिटर केबलों के साथ उपयोग किया जाता है), यह कनेक्टएक्स-7 एडेप्टर और क्वांटम-2/स्पेक्ट्रम-4 स्विच के लिए लचीली, ऊर्जा-कुशल कनेक्टिविटी प्रदान करता है।
प्रमुख विशेषताएं
- डेटा दरः 400Gb/s (4* 100G-PAM4) या 200Gb/s (2* 100G-PAM4)
- प्रोटोकॉल समर्थनः InfiniBand NDR, 400GbE
- ऑप्टिकल इंटरफेसः MPO‐12/APC (एकल 4-चैनल कनेक्टर)
- तरंगदैर्ध्यः 850nm VCSEL
- पहुंचः 50 मीटर OM4 / 30 मीटर OM3
- बिजली की खपतः 8.5W अधिकतम (400G) / 5.5W अधिकतम (200G)
- गर्म प्लग करने योग्यः OSFP फॉर्म फैक्टर, OSFP एमएसए के अनुरूप
- प्रबंधनः CMIS 4.0 संगत, I2C इंटरफ़ेस
- डिजिटल निदानः तापमान, वोल्टेज, पूर्वाग्रह, Tx/Rx शक्ति के लिए DDM
- अनुपालन: RoHS, कक्षा 1M लेजर सुरक्षा
प्रौद्योगिकी और डिजाइन
MMA4Z00-NS400 NVIDIA की उन्नत ऑप्टिकल तकनीक का लाभ उठाता है जिसमें 850nm VCSEL सरणी और उच्च-गति मल्टीमोड फाइबर युग्मन है। 4-चैनल डिजाइन प्रति लेन 100G-PAM4 मॉड्यूलेशन का उपयोग करता है,एक एकल MPO‐12/APC कनेक्टर पर 400G समग्र बैंडविड्थ प्रदान करनाट्रांसीवर अनुकूलनशील Tx इनपुट समानांतर, प्रोग्राम करने योग्य Rx आउटपुट आयाम, और इष्टतम संकेत अखंडता के लिए पूर्व / पोस्ट-कर्सर समायोजन का समर्थन करता है।डिजिटल डायग्नोस्टिक मॉनिटरिंग (डीडीएम) तापमान में वास्तविक समय की दृश्यता प्रदान करता हैइस मॉड्यूल में सिस्टम डायग्नोस्टिक्स के लिए पीआरबीएस जनरेटर/चेकर और लूपबैक मोड भी शामिल हैं।
विशिष्ट तैनाती
- 400G मोड (सीधे केबल): MFP7E10 सीधे क्रॉसओवर फाइबर केबलों का उपयोग करके 400Gb/s पर ConnectX-7 OSFP एडाप्टरों के लिए क्वांटम‐2 या स्पेक्ट्रम‐4 स्विच कनेक्ट करें

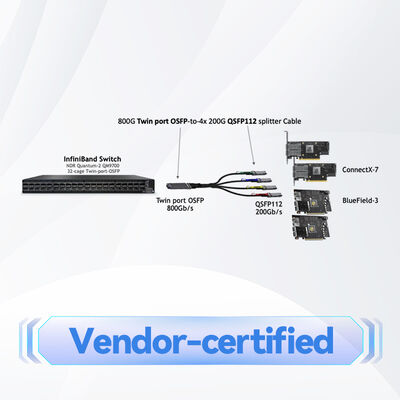

- 200G मोड (स्प्लिटर केबल): एक एकल 400G ओएसएफपी ट्रांससीवर को दो 200G कनेक्टएक्स-7 एडाप्टर से जोड़ने के लिए MFP7E20 1:2 स्प्लिटर केबल का उपयोग करें, स्वचालित रूप से बिजली की खपत को कम करें
- स्विच-टू-स्विचः दो-पोर्ट ओएसएफपी ट्रांसीवर सीधे केबलों के साथ 800 जी स्विच-टू-स्विच लिंक का समर्थन करते हैं
- उच्च-प्रदर्शन कंप्यूटिंगः एआई/एमएल प्रशिक्षण और एचपीसी क्लस्टर के लिए इनफिनिबैंड एनडीआर कपड़े
- एंटरप्राइज़ क्लाउडः बड़े पैमाने पर डेटा केंद्रों में 400GbE एग्रीगेशन लिंक
संगतता
स्विच: एनवीआईडीआईए क्वांटम-२ (इन्फिनिबैंड एनडीआर), स्पेक्ट्रम-४ (इथरनेट ४००जी)
एडेप्टर/डीपीयूः कनेक्टएक्स-7 ओएसएफपी (इस ओएसएफपी ट्रांससीवर के लिए) ब्लूफील्ड-3 डीपीयू क्यूएसएफपी112 वेरिएंट स्वीकार करते हैं ‡ यह ओएसएफपी मॉड्यूल ब्लूफील्ड-3 के साथ संगत नहीं है।
अनुशंसित फाइबर केबल: एमपीओ-१२/एपीसी कनेक्टरों के साथ एनवीडिया एमएफपी७ई१० (सीधे) और एमएफपी७ई२० (१ः२ स्प्लिटर) क्रॉसओवर टाइप-बी केबल।
प्रोटोकॉलः InfiniBand NDR और 400GbE (होस्ट के आधार पर स्वतः पता लगाया जाता है) ।
सिंगल-पोर्ट ओएसएफपी ट्रांससीवर स्विच में उपयोग के लिए नहीं हैं। ट्विन-पोर्ट ट्रांससीवर में दोनों फाइबर एक ही प्रकार के होने चाहिए और उन्हें मिश्रित नहीं किया जा सकता है।
तकनीकी विनिर्देश
| पैरामीटर | मूल्य |
|---|---|
| उत्पाद का प्रकार | 400G OSFP SR4 मल्टीमोड ट्रांससीवर |
| रूप कारक | ओएसएफपी (एमएसए अनुरूप), फ्लैट-टॉप |
| डेटा दर | 400Gb/s (4*100G-PAM4) / 200Gb/s (2*100G-PAM4) |
| ऑप्टिकल कनेक्टर | एकल MPO-12/APC (8 सक्रिय फाइबरः 4 TX + 4 RX) |
| तरंगदैर्ध्य | 850 एनएम वीसीएसईएल |
| पहुंच (OM4) | 50 मीटर तक (2 पैच पैनलों के साथ) |
| पहुंच (OM3) | 30 मीटर तक (2 पैच पैनलों के साथ) |
| आपूर्ति वोल्टेज | 3.3V (3.135V ️ 3.465V) |
| अधिकतम शक्ति (400G, 4-च) | 8.5W अधिकतम (8W विशिष्ट) |
| अधिकतम शक्ति (200G, 2-ch) | 5.5W अधिकतम (5W विशिष्ट) |
| कम शक्ति मोड | अधिकतम 2W |
| ऑपरेटिंग केस का तापमान | 0 °C से 70 °C (DDM 75 °C तक) |
| भंडारण तापमान | -40 °C से 85 °C तक |
| सापेक्ष आर्द्रता (ऑपरेटिंग) | ५% ९५% (गैर-संक्षेपण) |
| प्रबंधन इंटरफ़ेस | I2C (CMIS 4.0 के अनुरूप) |
| डिजिटल निदान | टेम्प, वीसीसी, पूर्वाग्रह, प्रति लेन Tx/Rx शक्ति |
| लेजर सुरक्षा | वर्ग 1M (आईईसी 60825-1, सीडीआरएच 21 सीएफआर 1040) |
| टैब खींचें | टैन (मल्टीमोड) |
| कनेक्टर शेल | हरा (MPO‐12/APC) |
| मॉडल संख्या | MMA4Z00-NS400 |
200G मोड (2-चैनल) स्वचालित रूप से सक्रिय होता है जब 1:2 स्प्लिटर केबल (MFP7E20 श्रृंखला) का उपयोग किया जाता है। बिजली की खपत आनुपातिक रूप से कम होती है।
उत्पाद चयन गाइड
| आदेश भाग संख्या | विवरण | रूप कारक | पहुँच |
|---|---|---|---|
| MMA4Z00-NS400 | 400G OSFP SR4, मल्टीमोड, MPO‐12/APC, 850nm | ओएसएफपी | 50 मीटर OM4 |
| MMA4Z00-NS (ट्विन-पोर्ट) | 800G ट्विन-पोर्ट OSFP 2*400G SR4 | ओएसएफपी | 50 मीटर OM4 |
| MMA1Z00-NS400 | 400G QSFP112 SR4 (QSFP112 संस्करण) | QSFP112 | 50 मीटर OM4 |
ब्लूफील्ड‐3 डीपीयू संगतता के लिए, QSFP112 संस्करण (MMA1Z00‐NS400) का उपयोग करें। यह OSFP मॉड्यूल केवल कनेक्टएक्स‐7 OSFP एडाप्टर के लिए है.
मुख्य लाभ
- लचीला गति मोडः केबल प्रकार के आधार पर स्वचालित 200G/400G संचालन (सीधी या स्प्लिटर)
- बिजली दक्षताः 200G मोड में अधिकतम 5.5W ️ बिजली संवेदनशील तैनाती के लिए आदर्श
- कॉम्पैक्ट ओएसएफपी डिजाइनः फ्लैट-टॉप शेल कनेक्टएक्स-7 केज हीट सिंक के साथ एकीकृत करता है
- प्रोटोकॉल अज्ञेय: ऑटो डिटेक्ट InfiniBand NDR या 400GbE, इन्वेंट्री को सरल बनाना
- बेहतर सिग्नल अखंडताः एपीसी पॉलिश पीएएम 4 विश्वसनीयता के लिए बैक रिफ्लेक्शंस को कम करता है
- व्यापक निदानः चेतावनी/अलार्म सीमाओं के साथ वास्तविक समय डीडीएम
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: 400जी और 200जी मोड में क्या अंतर है?
A: 400G मोड में, सभी 4 लेन सीधे MFP7E10 केबलों के साथ सक्रिय हैं। 200G मोड में, ट्रांससीवर स्वचालित रूप से 1:2 स्प्लिटर MFP7E20 केबलों का पता लगाता है और केवल 2 लेन सक्रिय करता है,बिजली की खपत को कम करना.
प्रश्न: क्या यह मॉड्यूल ब्लूफील्ड-3 डीपीयू के साथ संगत है?
A: नहीं. ब्लूफील्ड-3 डीपीयू केवल QSFP112 उपकरणों को स्वीकार करते हैं. ब्लूफील्ड-3 के लिए, MMA1Z00-NS400 QSFP112 संस्करण का उपयोग करें.
प्रश्न: क्या मैं दो-पोर्ट ट्रांसीवर में सीधी और स्प्लिटर केबल मिला सकता हूँ?
उत्तर: नहीं. दो-पोर्ट ओएसएफपी ट्रांससीवर में दोनों फाइबर एक ही प्रकार के होने चाहिए ∙ या तो दोनों सीधी या दोनों स्प्लिटर केबल।
प्रश्न: किस प्रकार के फाइबर केबल की आवश्यकता है?
उत्तरः 400G के लिए MPO‐12/APC कनेक्टर्स के साथ NVIDIA द्वारा आपूर्ति किए गए Type‐B क्रॉसओवर केबलों का उपयोग करें ️ MFP7E10 400G सीधे या 200G स्प्लिटर के लिए MFP7E20.
प्रश्न: इस ट्रांससीवर की अधिकतम पहुंच क्या है?
A: OM4 मल्टीमोड फाइबर (दो पैच पैनल जंक्शन के साथ) पर 50 मीटर या OM3 पर 30 मीटर।
प्रश्न: क्या इस मॉड्यूल का उपयोग ईथरनेट स्विच में किया जा सकता है?
उत्तरः MMA4Z00-NS400 जैसे एकल-पोर्ट OSFP ट्रांससीवर स्विच में उपयोग के लिए नहीं हैं। वे कनेक्टएक्स- 7 / OSFP एडाप्टर के लिए डिज़ाइन किए गए हैं।ट्विन-पोर्ट ओएसएफपी ट्रांससीवर क्वांटम-2 और स्पेक्ट्रम-4 स्विच में उपयोग किए जाते हैं.
संभाल करने के लिए सावधानी
लेजर सुरक्षा चेतावनीः लेजर प्रकाश के संपर्क में आने से आंखों को नुकसान हो सकता है। इस उत्पाद को संभालने के दौरान सुरक्षात्मक चेहरे के गियर का उपयोग करें और लेजर प्रकाश को आंखों और चेहरे से दूर रखें।
- ऑप्टिकल कनेक्टर पर धूल ढक्कन रखें जब भी एक फाइबर केबल जुड़ा नहीं है
- हमेशा ट्रांससीवर कंटेनर और केबल कनेक्टर दोनों को सम्मिलित करने से पहले साफ करें ️ 80% लिंक समस्याएं गंदे ऑप्टिकल कनेक्टर से संबंधित हैं
- स्थापना और हैंडलिंग के दौरान मानक ईएसडी सावधानियों का पालन करें
- ऑप्टिकल कनेक्टर पर तरल पदार्थ न लगाएं; स्वीकृत सफाई उपकरण और तरीकों का प्रयोग करें
- केवल NVIDIA द्वारा आपूर्ति या योग्य फाइबर केबल (MFP7E10/MFP7E20 श्रृंखला) का प्रयोग करें
- थर्मल और कनेक्टिविटी समस्याओं को रोकने के लिए मॉड्यूल को पूरी तरह से डाला और लॉक किया गया है सुनिश्चित करें

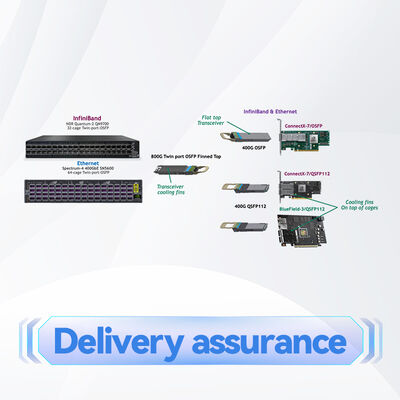

संगतता मैट्रिक्स
| उपकरण का प्रकार | समर्थित प्लेटफ़ॉर्म |
|---|---|
| इनफिनिबैंड स्विच | NVIDIA क्वांटम-2 (ट्विन-पोर्ट OSFP ट्रांससीवर के साथ) |
| ईथरनेट स्विच | एनवीआईडीआईए स्पेक्ट्रम-4 (ट्विन-पोर्ट ओएसएफपी ट्रांससीवर के साथ) |
| एडाप्टर | कनेक्टएक्स-7 / ओएसएफपी (यह मॉड्यूल) |
| डीपीयू | ब्लूफील्ड-3 के साथ संगत नहीं (QSFP112 संस्करण का उपयोग करें) |
| अनुशंसित केबल | MFP7E10 (सीधा), MFP7E20 (स्प्लिटर) ️ दोनों प्रकार-बी क्रॉसओवर |
खरीदार चेकलिस्ट
- पुष्टि करें कि आपका एडाप्टर OSFP (ConnectX‐7/OSFP) का समर्थन करता है
- आवश्यक गति सत्यापित करें: 400G (सीधे केबल) या 200G (स्प्लिटर केबल)
- उपयुक्त फाइबर केबल चुनेंः MFP7E10 (सीधा) या MFP7E20 (स्प्लिटर)
- यह सुनिश्चित करें कि फाइबर संयंत्र MPO-12/APC कनेक्टर्स के साथ OM3 या OM4 मल्टीमोड है
- स्विच पक्ष संगत दोहरे बंदरगाह OSFP ट्रांससीवर का उपयोग करता है सत्यापित करें
- ओएसएफपी मॉड्यूल के लिए बिजली बजट और शीतलन की जाँच करें
संबंधित उत्पाद
- एमएमए4जेड00-एनएस ️ ट्विन-पोर्ट ओएसएफपी 800जी 2*400जी एसआर4 ट्रांससीवर (स्विच साइड)
- एमएमए1जेड00-एनएस400 ¥ 400जी क्यूएसएफपी112 एसआर4 (ब्लूफील्ड-3 संगत)
- MFP7E10-Nxxx ️ 4-चैनल सीधी क्रॉसओवर फाइबर केबल
- MFP7E20-Nxxx 1:2 स्प्लिटर क्रॉसओवर फाइबर केबल
- कनेक्टएक्स-7 / ओएसएफपी एडाप्टर कार्ड
