क्वांटम-2 और स्पेक्ट्रम-4 स्विच के लिए 800G OSFP SR8 ट्रांसीवर MMA4Z00-NS 50m
उत्पाद विवरण:
| ब्रांड नाम: | Mellanox |
| मॉडल संख्या: | मेलानॉक्स ऑप्टिकल ट्रांसीवर MMA4Z00-NS |
| दस्तावेज़: | MMA4Z00-NS.pdf |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | Negotiate |
| पैकेजिंग विवरण: | बाहरी डिब्बा |
| प्रसव के समय: | इन्वेंट्री के आधार पर |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | परियोजना/बैच द्वारा आपूर्ति |
|
विस्तार जानकारी |
|||
| स्थिति: | नया और मौलिक | उपलब्धता: | भंडार |
|---|---|---|---|
| तकनीकी: | इनफिनिबैंड और ईथरनेट | अधिकतम गति: | 800GB/s |
| लंबाई: | 50 मीटर | तापमान की रेंज: | 0°C से +70°C |
| प्रमुखता देना: | 800 ग्राम ओएसएफपी एसआर8 ट्रांससीवर,एनवीडिया क्वांटम-2 ट्रांसीवर,50 मीटर रेंज वाला OSFP ट्रांसीवर |
||
उत्पाद विवरण
NVIDIA MMA4Z00-NS 800G OSFP ट्विन-पोर्ट SR8 मल्टीमोड ट्रांससीवर
क्वांटम-2 और स्पेक्ट्रम-4 स्विच के लिए 2×400Gb/s 8-चैनल 100G-PAM4 ऑप्टिकल मॉड्यूल
उत्पाद का अवलोकन
दNVIDIA MMA4Z00-NSएक 800Gb/s Twin-port OSFP SR8 मल्टीमोड समानांतर ट्रांससीवर है जो दो स्वतंत्र 400Gb/s ट्रांससीवर इंजनों को एक OSFP फॉर्म फैक्टर में एकीकृत करता है।यह दो 4-चैनल MPO-12 / APC ऑप्टिकल कनेक्टर का उपयोग करता है, प्रत्येक 100G-PAM4 मॉड्यूलेशन पर 400Gb / s का समर्थन करता है। यह अभिनव डिजाइन 32-कफिला क्वांटम -2 स्विच में 400Gb / s के 64 बंदरगाहों को सक्षम करता है, जो अभूतपूर्व स्विचिंग घनत्व प्रदान करता है।ट्रांससीवर फर्मवेयर स्वचालित रूप से होस्ट स्विच पर आधारित इनफिनिबैंड एनडीआर और 400GbE प्रोटोकॉल दोनों का समर्थन करता है. फिन-टॉप (एयर-कूल्ड स्विच) और फ्लैट-टॉप (DGX H100 / लिक्विड-कूल्ड) वेरिएंट में उपलब्ध है।
प्रमुख विशेषताएं
- डेटा दर:800Gb/s (2× 400Gb/s) - 8× 100G-PAM4 लेन
- प्रोटोकॉल समर्थन:InfiniBand NDR, 400GbE (स्वचालित रूप से पता लगाया)
- ऑप्टिकल इंटरफेस:दो एमपीओ-१२/एपीसी कनेक्टर (प्रत्येक ४-च)
- तरंगदैर्ध्य:850 एनएम वीसीएसईएल
- पहुंचः50 मीटर OM4 / 30 मीटर OM3
- बिजली की खपतः17W अधिकतम (15W विशिष्ट) / 2W कम शक्ति नींद
- गर्म-प्लग करने योग्य:OSFP फॉर्म फैक्टर, OSFP एमएसए के अनुरूप
- प्रबंधन:CMIS 4.0 संगत, I2C इंटरफ़ेस
- डिजिटल निदान:तापमान, वोल्टेज, पूर्वाग्रह, Tx/Rx शक्ति के लिए DDM
- अनुपालन:RoHS, कक्षा 1M लेजर सुरक्षा
प्रौद्योगिकी और डिजाइन
MMA4Z00-NS एक प्रमुख NVIDIA नवाचार है जो एक एकल OSFP खोल के भीतर दो स्वतंत्र 400G ट्रांससीवर इंजन को सक्षम करता है।यह एक पेटेंट ऊर्ध्वाधर कनेक्टर व्यवस्था जो OSFP रूप कारक में दो MPO-12 / APC ऑप्टिकल कनेक्टर समायोजित के माध्यम से प्राप्त किया जाता हैप्रत्येक इंजन 850nm VCSEL तकनीक का उपयोग करके 100G-PAM4 मॉड्यूलेशन के 4 लेन का समर्थन करता है। फिन-टॉप संस्करण वायु-कूल्ड स्विच के लिए बेहतर शीतलन प्रदान करता है,जबकि फ्लैट-टॉप वेरिएंट DGX H100 सीडर-7 सिस्टम और तरल-ठंडा वातावरण के लिए डिज़ाइन किया गया हैट्रांससीवर अनुकूलनशील Tx समानांतर, प्रोग्राम करने योग्य Rx आउटपुट आयाम, और व्यापक डिजिटल निदान PRBS जनरेटर/चेकर और लूपबैक मोड के साथ समर्थन करता है।

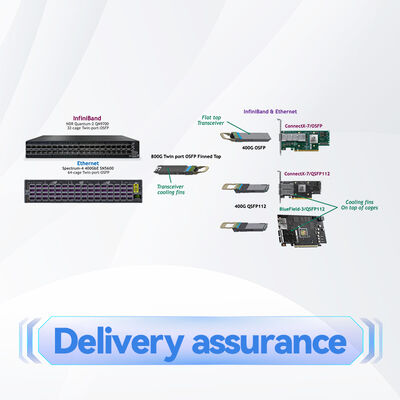

विशिष्ट तैनाती
- स्विच-टू-स्विच (800G):दो क्वांटम-2 या स्पेक्ट्रम-4 स्विच को 800Gb/s पर दो सीधी MFP7E10 फाइबर केबलों का उपयोग करके लिंक करें।
- स्विच-टू-टू 400G एडाप्टर:दो ConnectX‐7/OSFP या BlueField‐3/QSPP112 एडाप्टरों को 400G पर सीधे केबलों का उपयोग करके कनेक्ट करें।

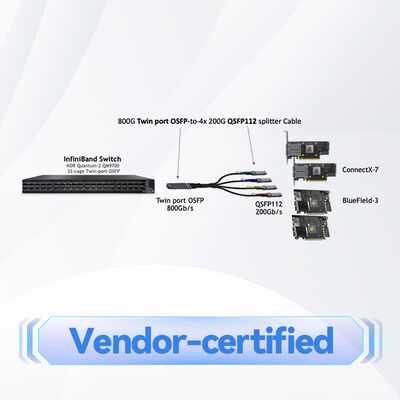

- स्विच-टू-फोर 200जी एडाप्टर:MFP7E20 1:2 स्प्लिटर केबलों का उपयोग चार 200G एडेप्टरों से कनेक्ट करने के लिए करें, 400G ट्रांससीवरों में स्वचालित बिजली की कमी के साथ।
- डीजीएक्स एच100 एकीकरणःफ्लैट-टॉप वेरिएंट सीडर-७ जीपीयू सिस्टम को क्वांटम-२ या स्पेक्ट्रम-४ स्विच से जोड़ता है।
- स्विच-टू-स्विच (2 ×400G):दोहरी 400G लिंक के लिए दो फाइबरों को अलग-अलग स्विच पर रूट करें।
संगतता
स्विच:NVIDIA क्वांटम-२ (InfiniBand NDR), स्पेक्ट्रम-४ (इथरनेट 400G) - दोनों को हवा से ठंडा संचालन के लिए फिन-टॉप ओएसएफपी शेल की आवश्यकता होती है।
एडाप्टर/डीपीयूःकनेक्टएक्स-७/ओएसएफपी, कनेक्टएक्स-७/क्यूएसएफपी ११२, ब्लूफील्ड-३/क्यूएसएफपी ११२. एकल-पोर्ट ओएसएफपी ट्रांससीवर (एमएमए४जेड००-एनएस४००) स्विच में उपयोग के लिए नहीं हैं।
अनुशंसित फाइबर केबल:MFP7E10 (सीधा, 4-ch से 4-ch) और MFP7E20 (1:2 स्प्लिटर, 4-ch से 2×2-ch) - दोनों MPO-12/APC के साथ Type‐B क्रॉसओवर हैं।
महत्वपूर्ण नियम:ट्विन-पोर्ट ट्रांससीवर में दोनों फाइबर एक ही प्रकार के होने चाहिए (दोनों सीधे या दोनों स्प्लिटर) - मिश्रित नहीं किया जा सकता है।
प्रोटोकॉल:स्विच प्रोटोकॉल के आधार पर InfiniBand NDR या 400GbE का स्वतः पता लगाता है.
विनिर्देश
| पैरामीटर | मूल्य |
|---|---|
| उत्पाद का प्रकार | 800G ट्विन-पोर्ट OSFP SR8 मल्टीमोड ट्रांससीवर |
| रूप कारक | ओएसएफपी (फिन-टॉप या फ्लैट-टॉप वेरिएंट) |
| डेटा दर | 800Gb/s (2× 400Gb/s) - 8× 100G-PAM4 |
| ऑप्टिकल कनेक्टर | दो MPO‐12/APC (प्रत्येक 4-चैनल) |
| सक्रिय फाइबर प्रति पोर्ट | 8 (4 TX + 4 RX) प्रति MPO कनेक्टर |
| तरंगदैर्ध्य | 850 एनएम वीसीएसईएल |
| पहुंच (OM4) | 50 मीटर तक (2 पैच पैनलों के साथ) |
| पहुंच (OM3) | 30 मीटर तक (2 पैच पैनलों के साथ) |
| आपूर्ति वोल्टेज | 3.3V (3.135V - 3.465V) |
| अधिकतम शक्ति (सक्रिय) | 17W अधिकतम (15W विशिष्ट) |
| कम-शक्ति मोड | अधिकतम 2W |
| ऑपरेटिंग केस का तापमान | 0 से 70 °C |
| भंडारण तापमान | -40 °C से 85 °C तक |
| प्रबंधन इंटरफ़ेस | I2C (CMIS 4.0 के अनुरूप) |
| डिजिटल निदान | टेम्प, वीसीसी, पूर्वाग्रह, प्रति लेन Tx/Rx शक्ति |
| लेजर सुरक्षा | वर्ग 1M (आईईसी 60825-1, सीडीआरएच 21 सीएफआर 1040) |
| मॉडल संख्या | MMA4Z00-NS |
फिन-टॉप संस्करण वायु-कूल्ड क्वांटम-२/स्पेक्ट्रम-४ स्विच के लिए है। फ्लैट-टॉप संस्करण (MMA4Z00-NS-FLT) DGX H100 सीडर-७ और तरल-कूल्ड सिस्टम के लिए है।
चयन मार्गदर्शिका
| आदेश भाग संख्या | विवरण | रूप कारक | शीर्ष |
|---|---|---|---|
| MMA4Z00-NS | 800G OSFP SR8, 2 × 400G, मल्टीमोड, MPO‐12/APC, 850nm, 50m | ओएसएफपी | पंखुड़ी |
| MMA4Z00-NS-FLT | 800G OSFP SR8, 2×400G, मल्टीमोड, MPO‐12/APC, 850nm, 50m | ओएसएफपी | फ्लैट |
| MMA4Z00-NS400 | 400G OSFP SR4, एकल-पोर्ट (ConnectX-7/OSFP एडाप्टर के लिए) | ओएसएफपी | फ्लैट |
| MMA1Z00-NS400 | 400G QSFP112 SR4 (कनेक्टएक्स‐7/QSFP112 और ब्लूफील्ड‐3) के लिए | QSFP112 | -- |
क्वांटम-2 और स्पेक्ट्रम-4 वायु-कूल्ड स्विच के लिए MMA4Z00-NS (फिनड) की आवश्यकता होती है। फ्लैट-टॉप संस्करण DGX H100 और तरल-कूल्ड सिस्टम के लिए है।
लाभ
- बेजोड़ घनत्व:एक 32-कक्ष क्वांटम-2 स्विच में 400Gb/s के 64 पोर्ट - पारंपरिक डिजाइनों की तुलना में 2 गुना घनत्व।
- लचीली तैनाती:स्विच-टू-स्विच (800G), स्विच-टू-एडाप्टर (2×400G), और स्विच-टू-4 एडाप्टर (4×200G) को स्प्लिटर केबलों के साथ सपोर्ट करता है।
- प्रोटोकॉल अज्ञेयवादी:इन्फिनिबैंड या ईथरनेट का स्वतः पता लगाता है, इन्वेंट्री और रसद को सरल बनाता है।
- ऊर्जा दक्षताः2W कम-ऊर्जा स्लीप मोड और ट्रांससीवर पक्ष पर स्वचालित 200G बिजली की कमी।
- बहुमुखी केबलिंग:स्वतंत्र लंबाई विकल्पों के साथ सीधी या स्प्लिटर केबलों का समर्थन करता है (दोनों केबल एक ही प्रकार के होने चाहिए) ।
- सिद्ध विश्वसनीयता:एनवीआईडीआईए एंड-टू-एंड सिस्टम वैलिडेशन इष्टतम प्रदर्शन की गारंटी देता है।
सेवा एवं सहायता
एक अधिकृत एनवीआईडीआईए भागीदार के रूप में, हांगकांग स्टारसर्ज समूह प्रदान करता हैः
- 800G/400G ऑप्टिकल इंटरकनेक्ट डिजाइन के लिए तकनीकी पूर्व बिक्री परामर्श।
- वास्तविक समय ट्रैकिंग और सीमा शुल्क निकासी समर्थन के साथ वैश्विक रसद।
- मानक NVIDIA हार्डवेयर वारंटी कवरेज।
- क्वांटम-2 और स्पेक्ट्रम-4 प्लेटफार्मों के लिए फर्मवेयर/संगतता सलाह।
- ई-मेल या फोन के माध्यम से बहुभाषी सहायता (अंग्रेजी, मंदारिन, कैंटोनीज़) ।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: फिन-टॉप और फ्लैट-टॉप वेरिएंट में क्या अंतर है?
A: फिन-टॉप (MMA4Z00-NS) कम हवा प्रवाह वाले वायु-कूल्ड क्वांटम-२ और स्पेक्ट्रम-४ स्विच के लिए है। फ्लैट-टॉप (MMA4Z00-NS-FLT) DGX H100 सीडर-७ सिस्टम और तरल-कूल्ड वातावरण के लिए है।
प्रश्न: क्या मैं एक ही ट्रांसीवर में एक साथ सीधे और स्प्लिटर केबल का उपयोग कर सकता हूँ?
A: नहीं. दो-पोर्ट OSFP ट्रांससीवर में दोनों फाइबर पोर्ट एक ही केबल प्रकार का उपयोग करना चाहिए - या तो दोनों सीधे (MFP7E10) या दोनों स्प्लिटर (MFP7E20) ।
प्रश्न: इस ट्रांससीवर की अधिकतम पहुंच क्या है?
A: OM4 मल्टीमोड फाइबर (दो पैच पैनल जंक्शन के साथ) पर 50 मीटर या OM3 पर 30 मीटर।
प्रश्न: क्या इस मॉड्यूल का उपयोग कनेक्टएक्स-7 एडाप्टर में किया जा सकता है?
उत्तर: नहीं. यह एक ट्विन-पोर्ट स्विच ट्रांससीवर है. कनेक्टएक्स-7 एडाप्टर के लिए, एकल-पोर्ट ओएसएफपी (एमएमए4जेड 00-एनएस 400) या क्यूएसएफपी 112 (एमएमए 1जेड 00-एनएस 400) ट्रांससीवर का उपयोग करें।
संभाल करने के लिए सावधानी
लेजर सुरक्षा चेतावनीःलेजर प्रकाश के संपर्क में आने से आंखों को नुकसान हो सकता है। इस उत्पाद को संभालने के दौरान मुखर सुरक्षा उपकरण का प्रयोग करें और लेजर प्रकाश को आंखों और चेहरे से दूर रखें।
- जब भी फाइबर केबल जुड़ा न हो तब दोनों ऑप्टिकल कनेक्टर्स पर धूल के ढक्कन रखें।
- ट्रांससीवर रिसेप्टर और केबल कनेक्टर दोनों को हमेशा सम्मिलित करने से पहले साफ करें - 80% लिंक समस्याएं गंदे ऑप्टिकल कनेक्टर से संबंधित हैं।
- स्थापना और हैंडलिंग के दौरान मानक ईएसडी सावधानियों का पालन करें।
- ऑप्टिकल कनेक्टर्स पर तरल पदार्थ न लगाएं; स्वीकृत सफाई उपकरण और तरीकों का प्रयोग करें।
- केवल NVIDIA द्वारा आपूर्ति या योग्य फाइबर केबल (MFP7E10/MFP7E20 श्रृंखला) का प्रयोग करें।
- दोनों केबलों की लंबाई लगभग एक ही होनी चाहिए ताकि विलंबता असंगतता (4.5ns/m) से बचा जा सके।
- थर्मल और कनेक्टिविटी समस्याओं से बचने के लिए मॉड्यूल को पूरी तरह से सम्मिलित और लॉक किया जाना चाहिए।
हांगकांग स्टारसर्ज समूह के बारे में
हांगकांग स्टारसर्ज ग्रुप कं, लिमिटेडनेटवर्क हार्डवेयर, आईटी सेवाओं और सिस्टम एकीकरण समाधानों का एक प्रौद्योगिकी-संचालित प्रदाता है। 2008 के बाद से, हम स्विच, एनआईसी,वायरलेस एक्सेस पॉइंटहमारी अनुभवी बिक्री और तकनीकी टीम विभिन्न उद्योगों जैसे कि सरकार, स्वास्थ्य सेवा, विनिर्माण, शिक्षा, वित्त और उद्यम का समर्थन करती है।हम अनुकूलित समाधान प्रदान करते हैं, वैश्विक रसद, और बहुभाषी समर्थन - सभी विश्वसनीयता, प्रदर्शन और स्केलेबिलिटी के लिए ग्राहक-प्रथम प्रतिबद्धता पर निर्मित हैं।
प्रमुख तथ्य
| भाग संख्या: | MMA4Z00-NS |
| रूप कारक: | ओएसएफपी (फिन-टॉप) |
| डेटा दर: | 800G (2×400G) |
| कनेक्टर: | 2× MPO-12/APC |
| पहुंचः | 50 मीटर OM4 / 30 मीटर OM3 |
| तरंगदैर्ध्य: | 850 एनएम वीसीएसईएल |
| शक्तिः | 17W अधिकतम / 2W नींद |
| आवेदनः | क्वांटम-2, स्पेक्ट्रम-4 |
खरीदार चेकलिस्ट
- पुष्टि करें कि आपका स्विच ओएसएफपी डबल-पोर्ट ट्रांससीवर (क्वांटम-2 या स्पेक्ट्रम-4) का समर्थन करता है.
- सही शीर्ष संस्करण का चयन करेंः हवा-कूल्ड स्विच के लिए फिन-टॉप, DGX/तरल-कूल्ड के लिए फ्लैट-टॉप।
- केबल का प्रकार चुनें: 400G प्रति पोर्ट के लिए सीधा (MFP7E10) या 200G प्रति पोर्ट के लिए स्प्लिटर (MFP7E20) ।
- सुनिश्चित करें कि दोनों केबल एक ही प्रकार के हों (दोनों सीधे या दोनों स्प्लिटर) ।
- यह सत्यापित करें कि फाइबर संयंत्र एमपीओ-१२/एपीसी कनेक्टरों के साथ ओएम३ या ओएम४ है।
- स्विच के परिवेश तापमान की आवश्यकताओं की जाँच करें (सब प्रशंसकों के साथ अधिकतम 35°C, प्रशंसक विफलता के साथ 30°C) ।
- प्रोटोकॉल की पुष्टि करें: InfiniBand NDR या 400GbE (स्वचालित रूप से पता लगाया गया) ।
